Montážní návod - Vpin kabinet (Premium, stavebnice)
Tento návod vás krok za krokem provede sestavením vašeho nového kabinetu pro virtualní pinball (provedení: Premium, stavebnice). Poznámka: většina obrázků v návodu znázorňuje kabinet v provedení Widebody. Pokud se v některých postupech sestavení kabinetu v provedení Ultra-widebody liší, je zobrazen postup těchto kroků odděleně.
Návod je rozdělen do následujících částí:
1. Demontáž přepravní bedny
2. Sestavení hlavní skříně
3. Sestavení backboxu
4a. Sestavení držáku hlavního monitoru (Widebody)
4b. Sestavení držáku hlavního monitoru (Ultra-widebody)
5. Držák hlavního monitoru – nastavení do polohy paralelně k sklu
6. Držák hlavního monitoru – nastavení do „klasické“ snížené polohy
7. Aplikace polepů na Vpin kabinet
8. Instalace volitelných TUKKARI siderails
9. Pořízení dalších dílů pro Vpin kabinet
Důležité: Pouze hlavní skříně je určena k lepení – backbox není navržen tak, aby se lepil. Velmi doporučujeme nejprve provést sestavení hlavní škříně (nasucho), abyste se dobře seznámili s postupem a konstrukcí. Jakmile si budete v celém postupu jisti, můžete přistoupit k lepení.
1. Demontáž přepravní bedny
2. Sestavení hlavní skříně (Velmi doporučujeme nejprve provést sestavení hlavní škříně nejprve nasucho, teprve poté s použitím lepidla.)
3. Sestavení backboxu
4a. Sestavení držáku hlavního monitoru (Widebody)

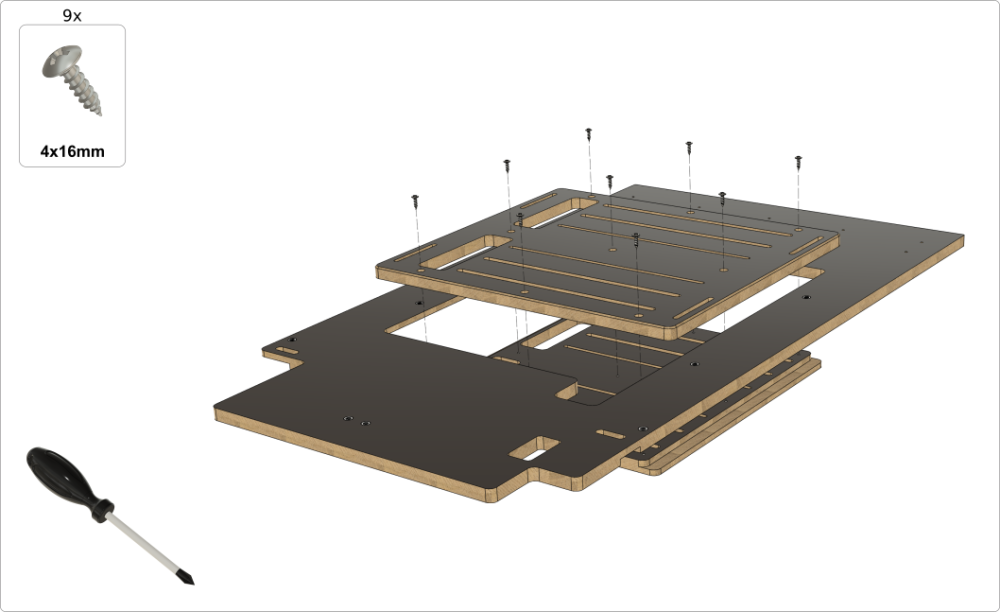

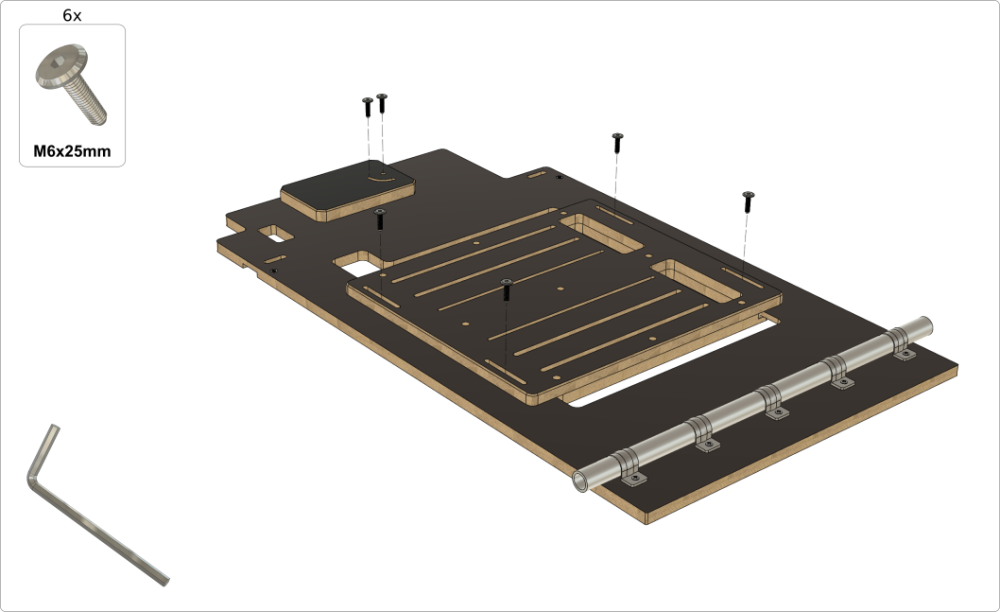

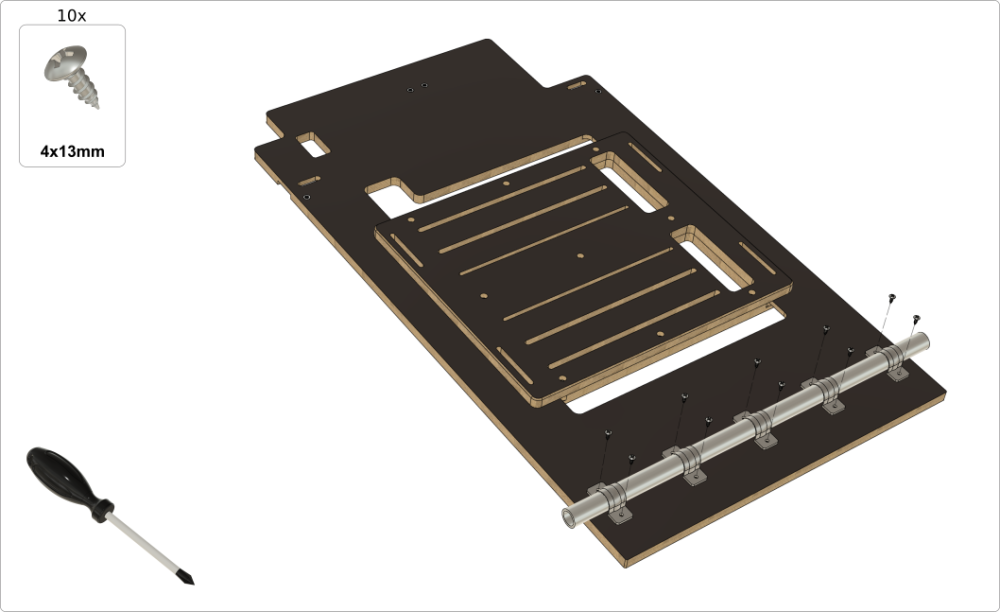

4b. Sestavení držáku hlavního monitoru (Ultra-widebody)

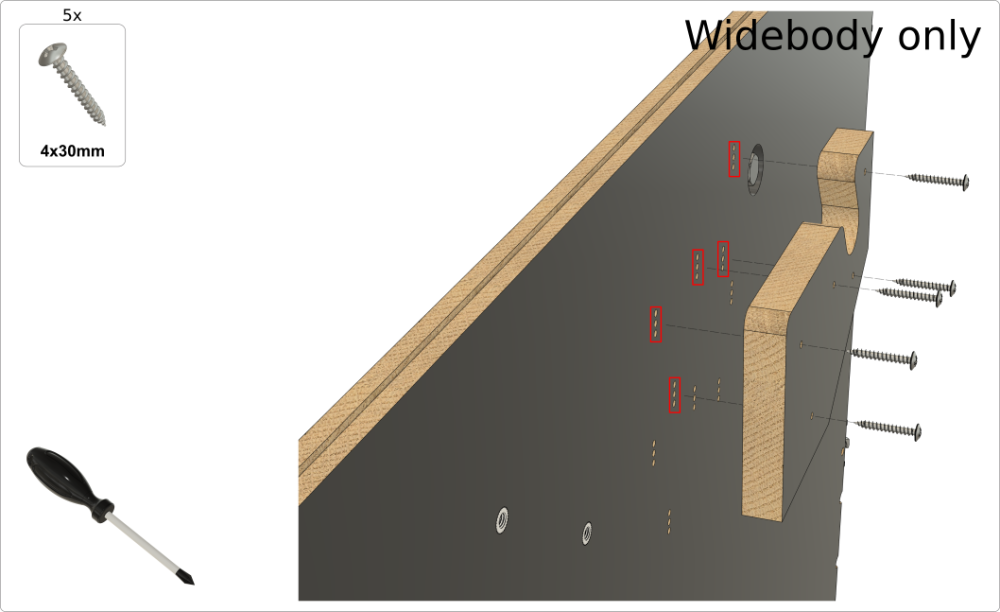

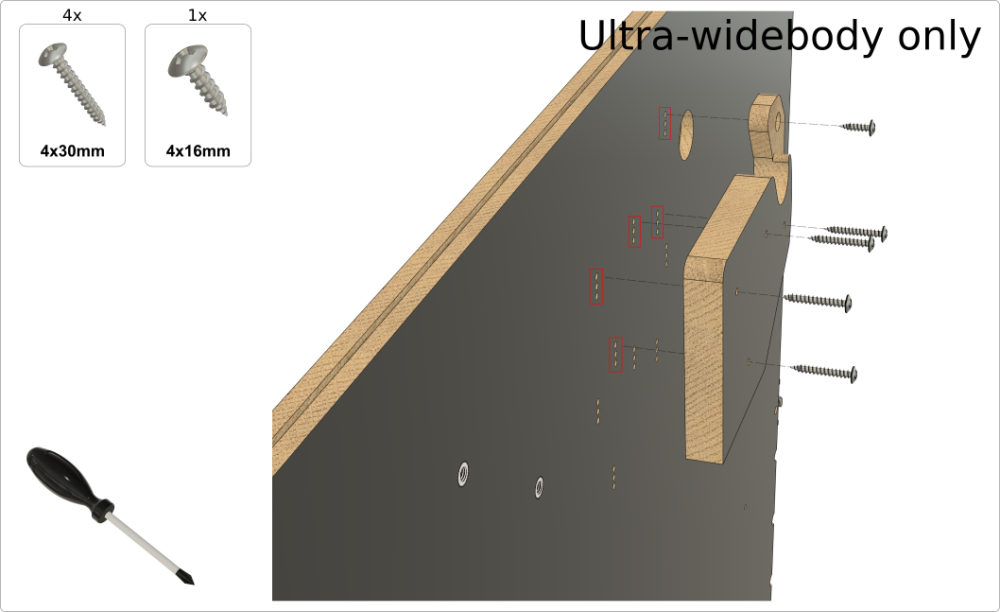

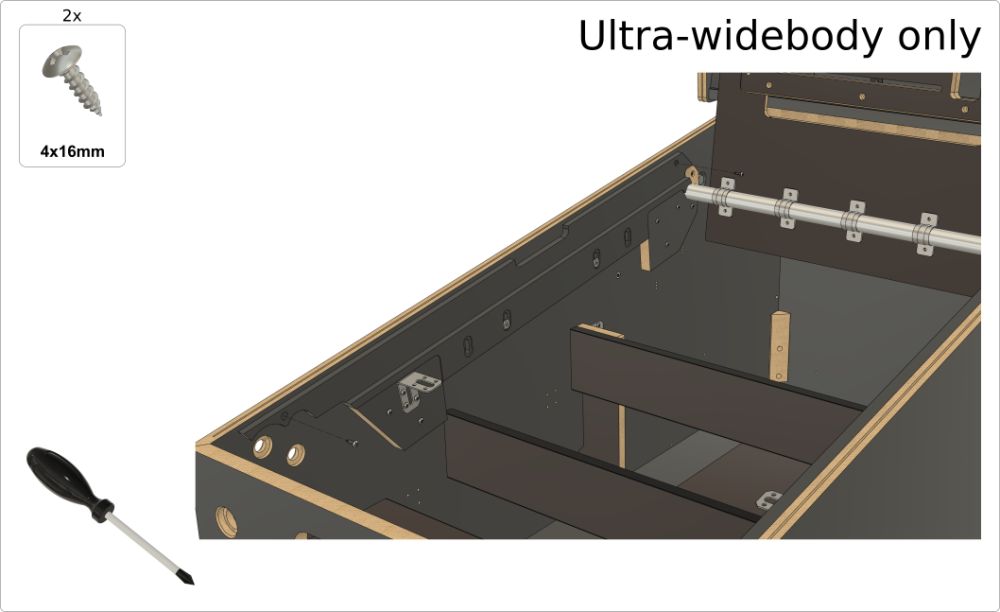

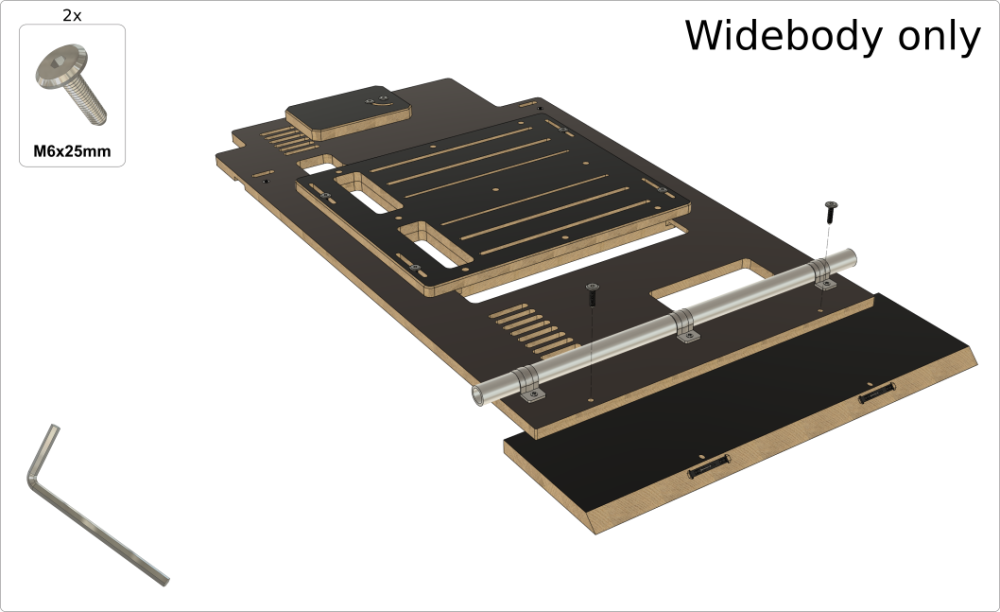

5. Držák hlavního monitoru – nastavení do polohy paralelně k sklu
(Přeskočte tuto kapitolu, pokud plánujete držák namontovat do „klasické“ snížené polohy.)

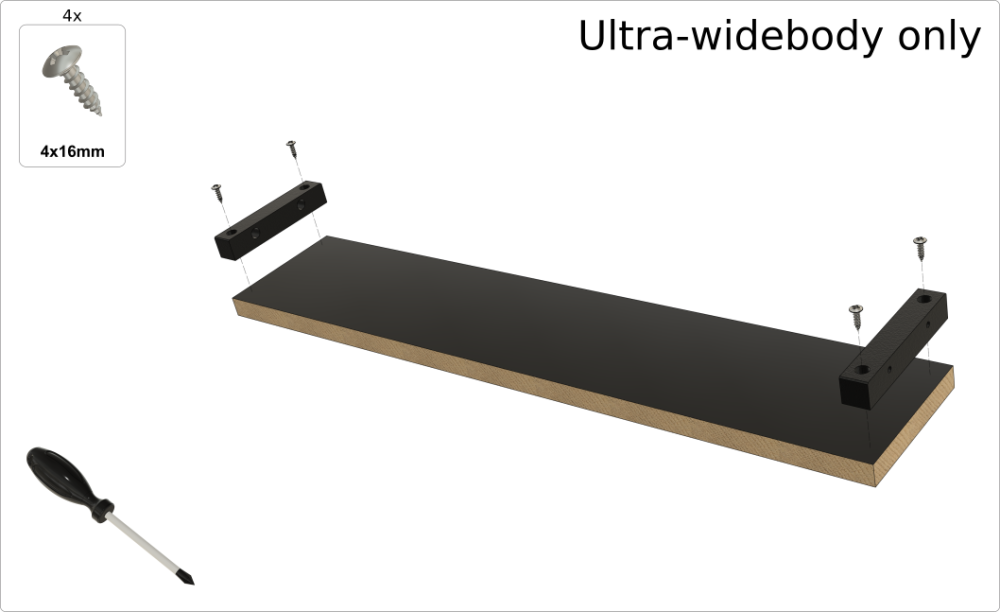

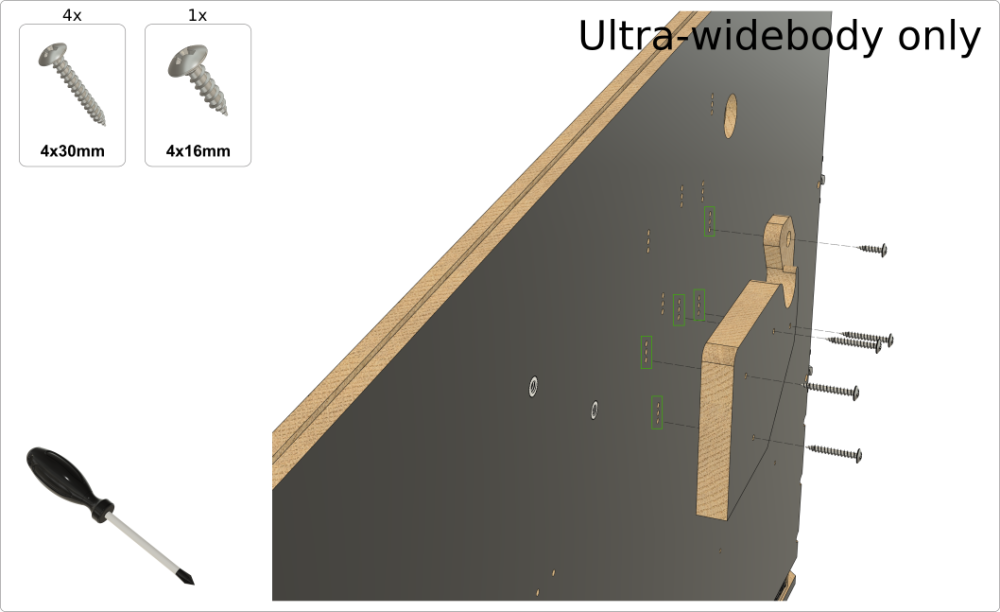

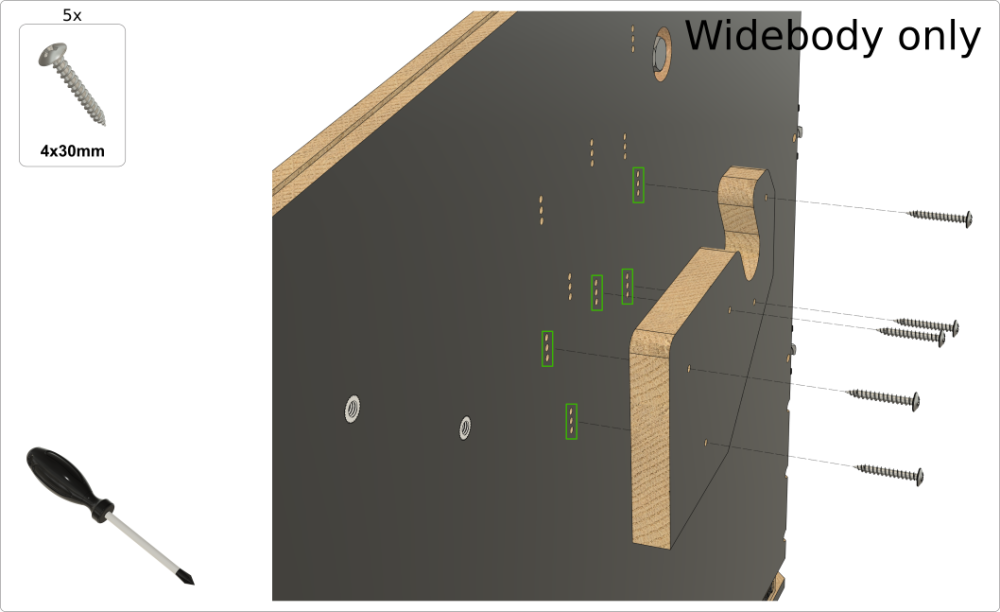

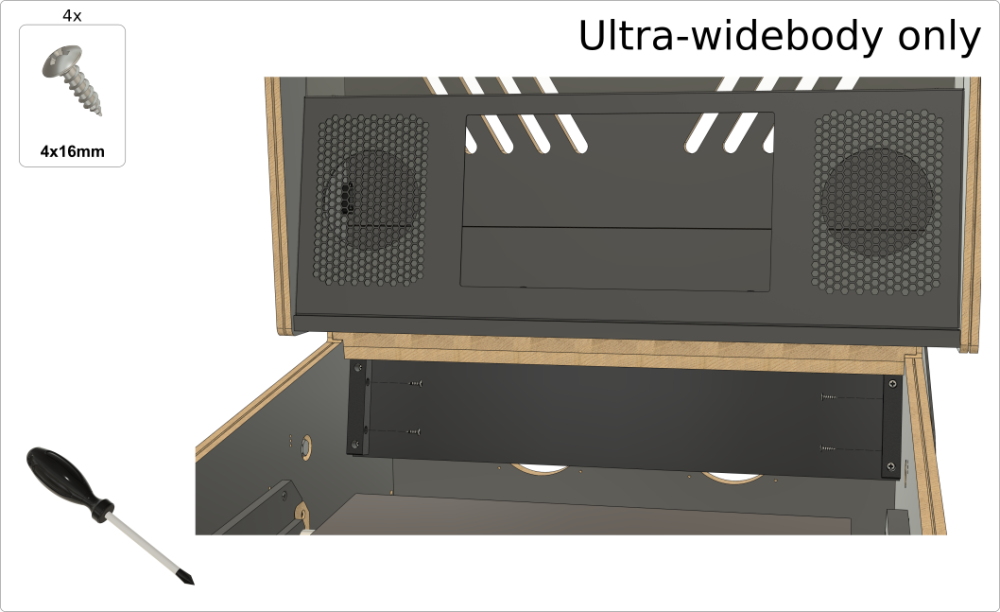

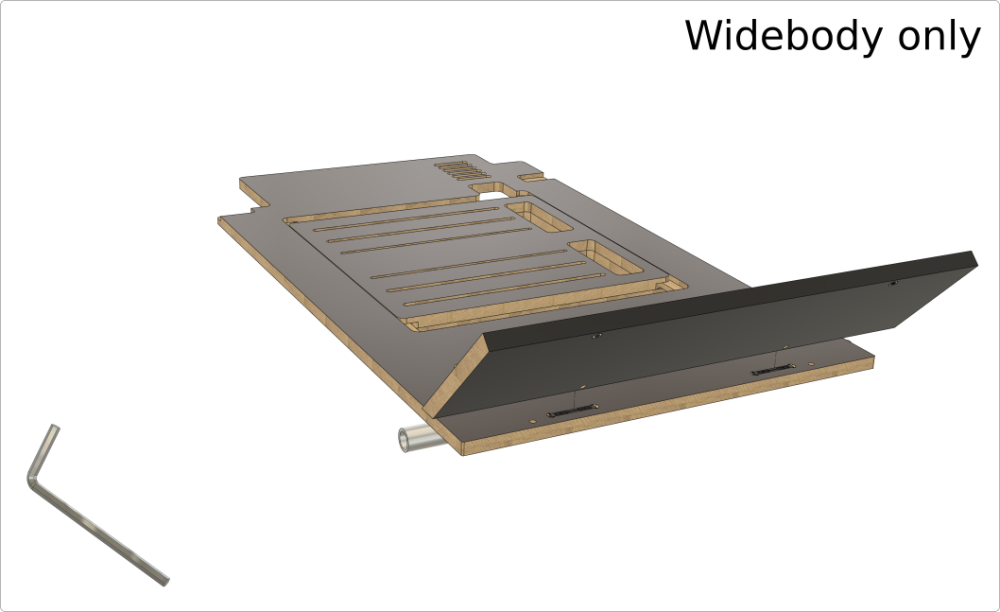

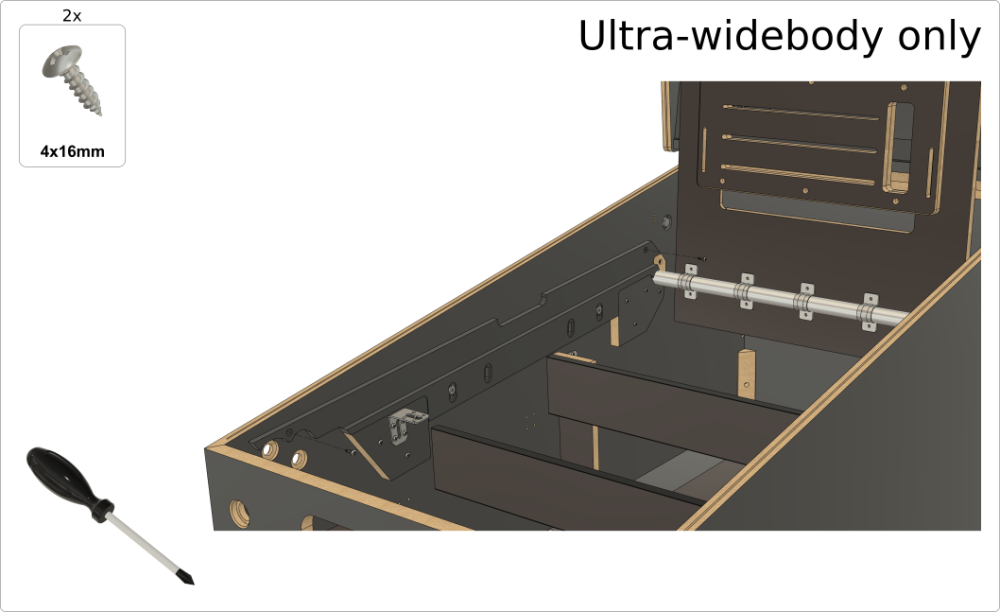

6. Držák hlavního monitoru – nastavení do „klasické“ snížené polohy
7. Aplikace polepů na Vpin kabinet
Navštivte naši stránku: Tisk grafických polepů pro virtuální pinball. Připravili jsme zde pro Vás návod jak provést aplikaci vašich polepů.
8. Instalace volitelných TUKKARI siderails
Pokud jste zakoupili volitelné TUKKARI siderails pro svůj VPin kabinet, postupujte podle instalačních kroků níže.
Před instalací TUKKARI siderails se doporučuje nejprve instalovat plastové vodící lišty pro playfield sklo a také zadní krycí lištu. Dále se doporučuje nejprve nainstalovat flipper a Magna-Save tlačítka, aby bylo možné správně vycentrovat kruhové výřezy pro tlačítka na siderails před jejich připevnění vruty. Tyto díly nejsou součástí dodávky a lze je zakoupit u většiny dodavatelů pinballových dílů. Níže najdete ukázkové odkazy na tyto položky z německého eshopu pu-parts.com.
Plastové vodící pro playfield sklo (2 ks): https://pu-parts.com/stern-extrusion-playfield-glass-side-channel-545-5017-00
Zadní krycí lišta skla (1 ks): https://pu-parts.com/williams-bally-rear-black-plastic-playfield-glass-widebody-trim-03-8091-2
Flipper/Magna-Save tlačítka (4 ks) – libovolná barva: https://pu-parts.com/cabinet-flipper-button-transparent-1-1-8-shaft-clear
Matice pro flipper tlačítka (4 ks): https://pu-parts.com/nut-for-flipper-button
9. Pořízení dalších dílů pro Vpin kabinet
Tukkari VPin kabinet je kompatibilní s většinou běžně dostupných dílů pro pinballové kabinety. V tomto PDF dokumentu najdete seznam nejčastěji používaných komponent pro náš widebody kabinet včetně odkazů, kde je můžete zakoupit.
Dokument obsahuje i spoustu dalších užitečných informací pro Váš projekt.
