Widebody Virtual Pinball kabinet (VPin) – Essential Kit (stavebnice)

Widebody Virtual Pinball kabinet (VPin) - rychlé porovnání nabízených variant

Widebody Vpin kabinet (Vpin)	Essential Stavebnice	Premium Stavebnice	Premium Sestavený
Hlavní kabinet – z březové překližky, potažené černou fólií
Backbox - z březové překližky, potažené černou fólií
Nastavitelný držák monitoru pro backbox
Zámek pro Backbox
Backbox panel z čirého plexiskla
Závěsy pro backbox – z ocelového plechu, práškově lakováno
Full DMD speaker panel - z ocelového plechu, práškově lakováno
Vložky z černého MDF pro speaker panel - pro snadnou instalaci reproduktorů
Vyfrézované drážky - pro T-molding a pro uchycení profilů skla kabinetu
Vyfrézované otvory pro tlačítka, větřáky, zásuvku napájení, subwoofer atd.
Předvrtané otvory pro uchycení nohou
Veškerý potřebný spojovací materiál
Vnitřní police a přepážky – pro snadnou montáž elektroniky uvnitř kabinetu
Nastavitelný držák hlavního monitoru
Zajišťovací gumové smyčky pro držák hlavního monitoru
Dřevěné podložky pod pinballové nohy - frézované ze dřeva (4 ks)
Samosvorné lamello spojky - pro snadnou montáž			N/A
Kabinet dodáván ve formě stavebnice			N/A
Kabinet dodáván plně sestavený/lepený	N/A	N/A
Pevná přepravní bedna z překližky

Essential Flat-Pack Kit (stavebnice)

Nebude potřeba truhlářských svěrek, broušení, natírání ani zakrývání vrutů tmelem – montáž jsme udělali opravdu snadnou! K sestavení celého kabinetu budete potřebovat pouze imbusový klíč (součástí dodávky), křížový šroubovák, trochu lepidla na dřevo a přibližně 1,5 hodiny času. Veškerý potřebný spojovací materiál je součástí balení a všechny otvory jsou precizně předvrtané. Dokonce ani není nutné kabinet ihned lepit – nejprve jej jednoduše sestavte na sucho, abyste se seznámili se všemi díly, a to podle našeho podrobného návodu s ilustracemi, které vás provedou každým krokem. Tímto způsobem lze kabinet kdykoli znovu demontovat.​

Jakmile však budete chtít kabinet aktivně používat, měli byste hlavní kabinet slepit. Kombinace Lamello spojek a lepidla vytvoří velmi pevný trvalý spoj. Kapsy pro Lamello spojky jsou frézované na 5-osé CNC fréze pod úhlem 45 stupňů přímo do hran dílců. Spojky jsou samosvorné a po sestavení zcela skryté.

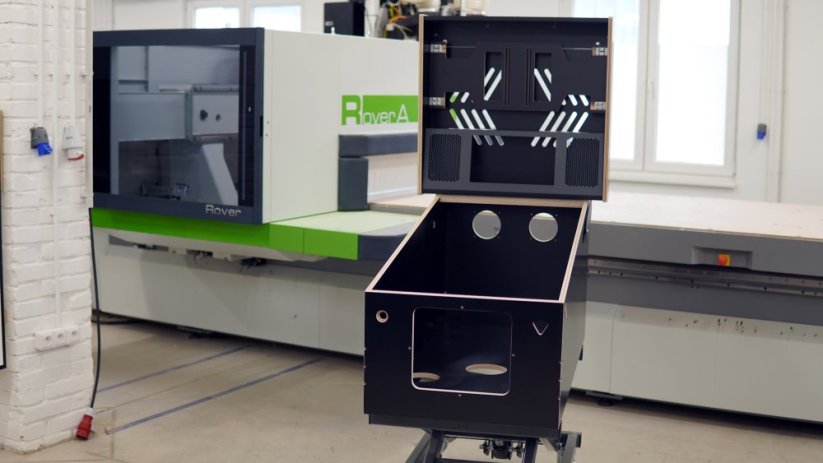

Při lepení kabinetu jednoduše nanesete lepidlo na hrany, uzavřete Lamello spojky imbusovým klíčem, otřete přebytečné lepidlo hadříkem a necháte vše přes noc zaschnout. Zde je několik fotografií z naší dílny při zkušební montáži stavebnice na sucho:

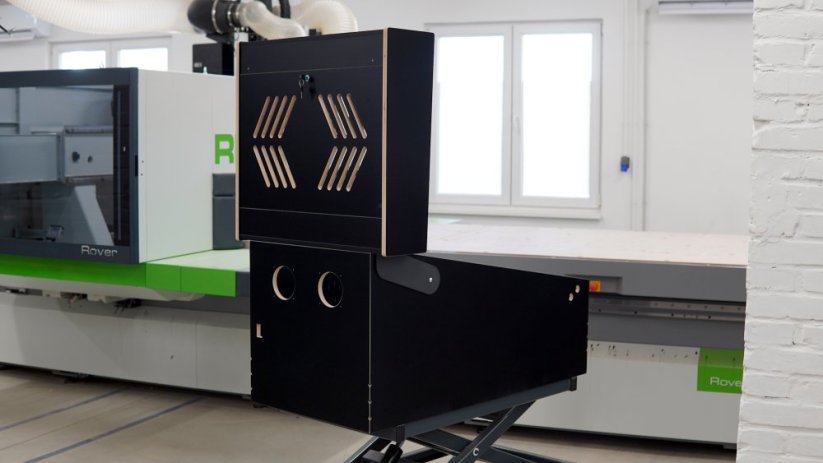

CNC frézování

K výrobě částí kabinetu používáme průmyslovou 5osou CNC frézku s plochým stolem. To nám umožňuje vytvořit kabinet pro virtuální pinball, který na trhu doposud nemá obdoby. Díky technologiím dokážeme vyrobit kabinet s řadou pokročilých funkcí a s maximální přesností.

Kvalitní březová překližka

Hlavní skříň a backbox jsou vyrobeny z 18mm březové překližky s černou fólii. Vnitřní komponenty, jako jsou držáky monitoru, jsou zhotoveny z 15mm březové překližky s tmavě hnědou fólií. Povrchová úprava je dokonale hladká, což umožňuje snadný polep grafikou.

Pevné lepené spoje

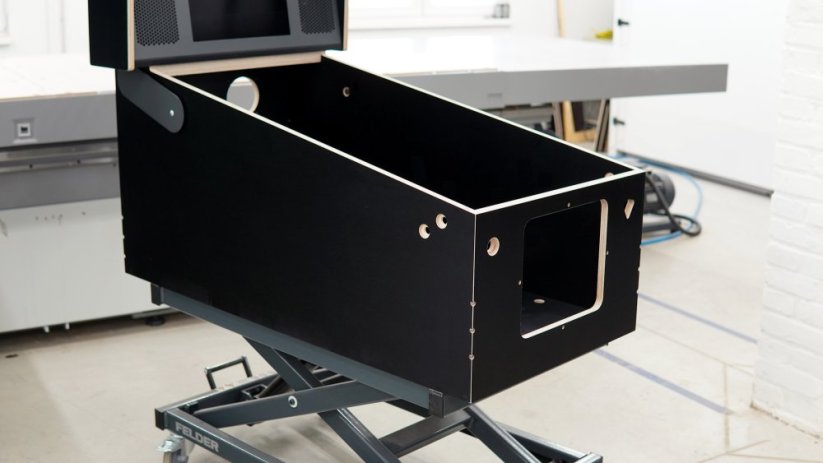

Spoje hlavní skříně jsou frézovány s použitím skrytých Lamello konektorů. V kombinaci s lepidlem vytvářejí pevné spoje, přičemž rohy zůstávají čisté a bez viditelných spojů – to umožňuje snadnou aplikaci grafických polepů bez nutnosti broušení, tmelení nebo lakování. Zatímco hlavní skříň by měla být trvale slepena, backbox stačí sestavit pomocí standardních nábytkových spojů, které umožňují v případě potřeby snadnou demontáž a opětovné sestavení.

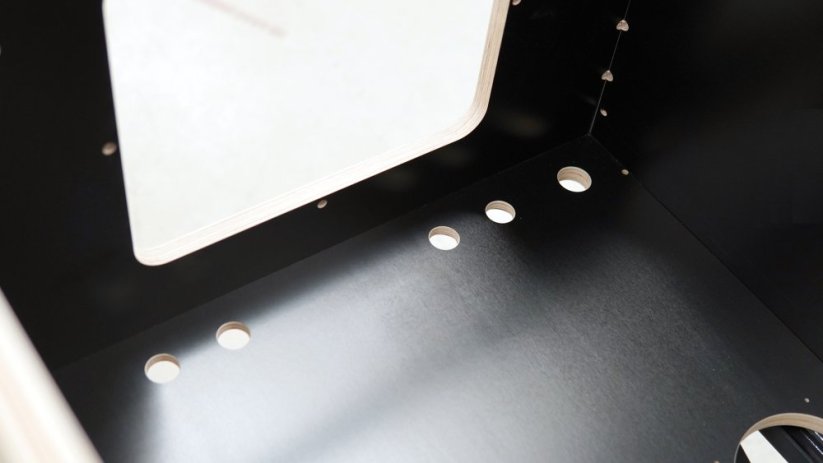

Předvrtané montážní otvory pro nohy

Pro každou pinballovou nohu jsou přesně vyvrtány tři otvory. První a druhý otvor jsou určeny pro nohy s délkou 28,5", zatímco druhý a třetí otvor slouží pro případ, že použijte delší 30,5" nohy. Nepoužitý otvor zůstává vždy skrytý.

Držák monitoru pro backbox

Backbox pojme monitory o velikosti 32". Jakmile je monitor připevněn k držáku, může být snadno nastaven ve vertikálním směru (nahoru/dolů), stejně jako vpřed a vzad. Monitor musí být kompatibilní s montážními systémy VESA 75x75 nebo 100x100.

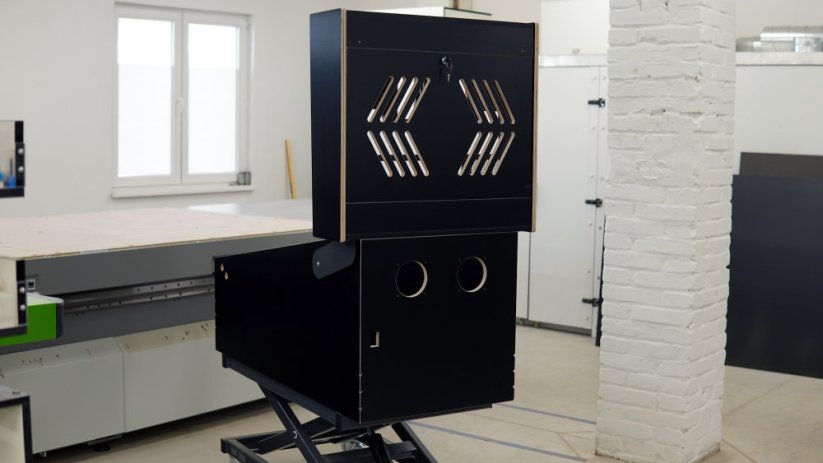

Zamykatelný backbox

Zadní strana backboxu je uzamykatelná. Součástí je zámek a sada dvou klíčů. Po odemčení lze zadní panel zcela vyjmout. Ve srovnání s možností použití klasických pantů považujeme toto řešení za praktičtější, protože kabinet není potřeba odsouvat příliš daleko od zdi pro zajištění přístupu.

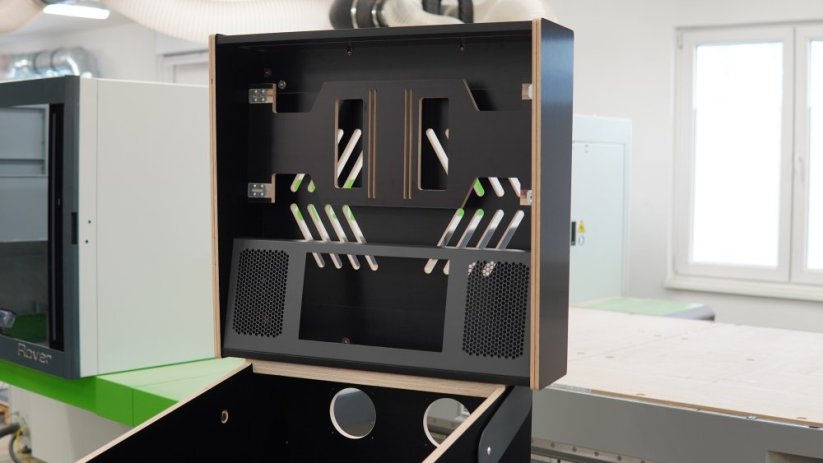

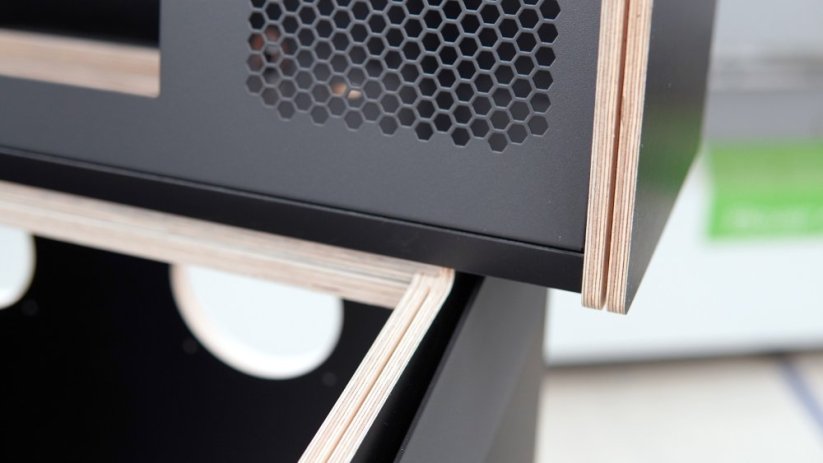

Kovový panel pro reproduktory a DMD monitor 15,6"

Plechový panel s práškovou barvou je navržený pro 15,6" displeje.

Vyfrézované drážky pro T-molding a pro uchycení profilů skla kabinetu

Boční panely backboxu mají vyfrézované drážky pro T-Molding. Drážky jsou také vyfrézovány na bočních panelech hlavní části kabinetu, aby umožnily umístění profilů pro sklo.

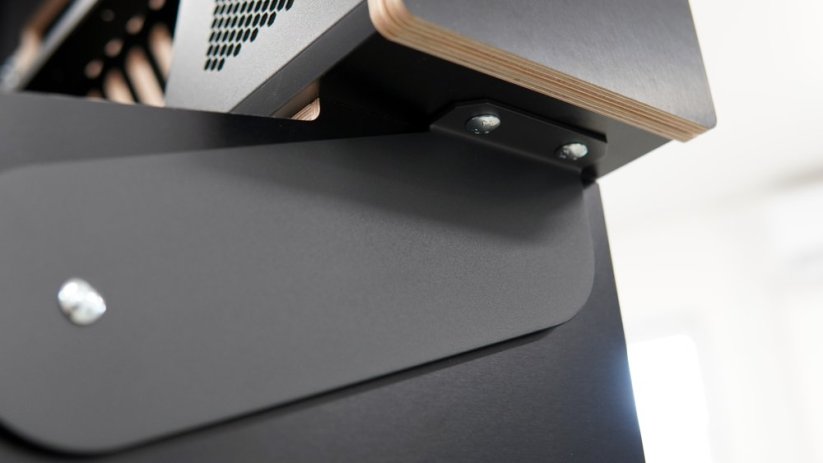

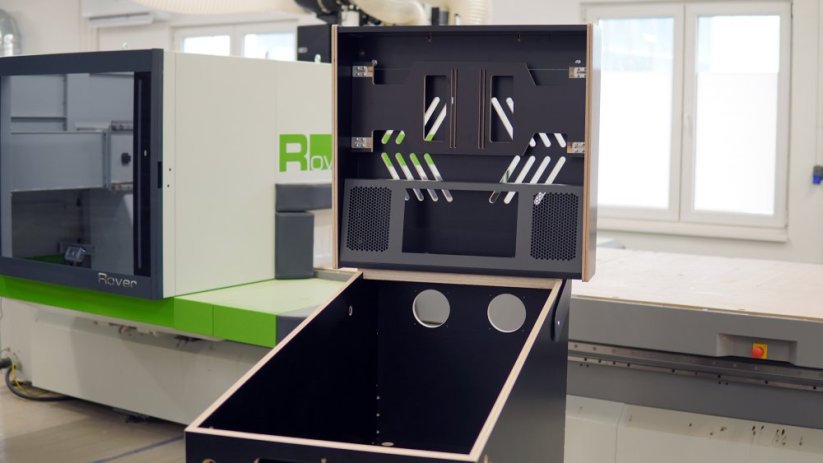

Závěsy pro backbox

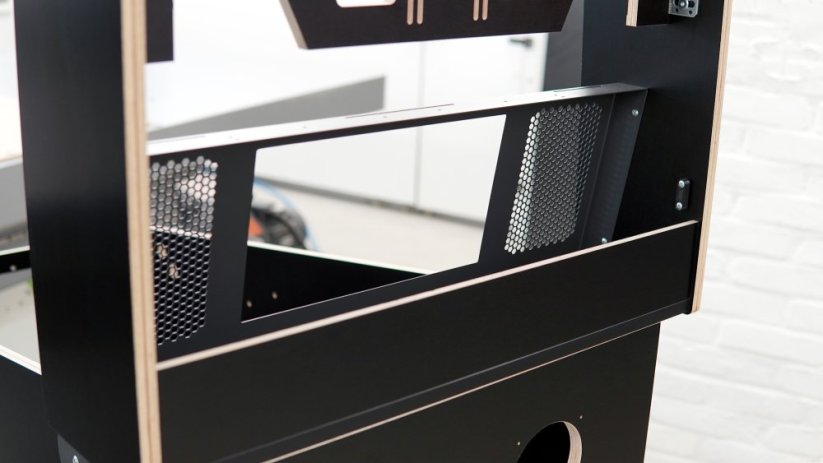

Kovové závěsy s práškovým nástřikem jsou součástí balení a jsou již předinstalovány. Druhá fotografie také ukazuje výřezy na zadní straně kabinetu pro dva standardní ventilátory 120 mm a napájecí zásuvku.

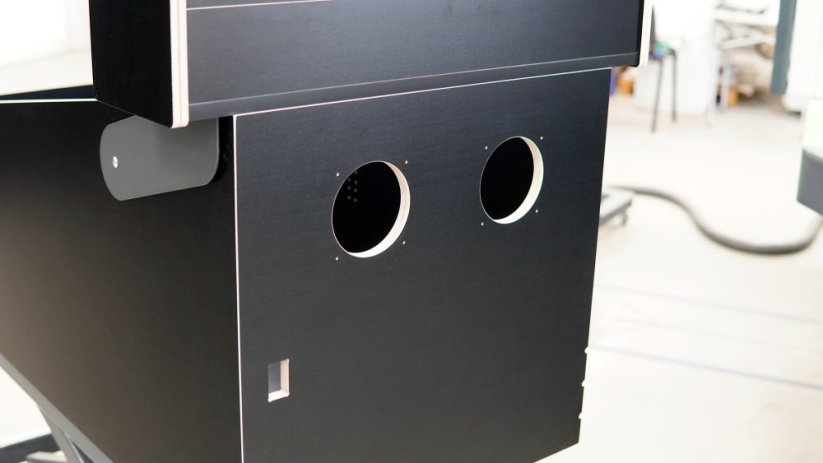

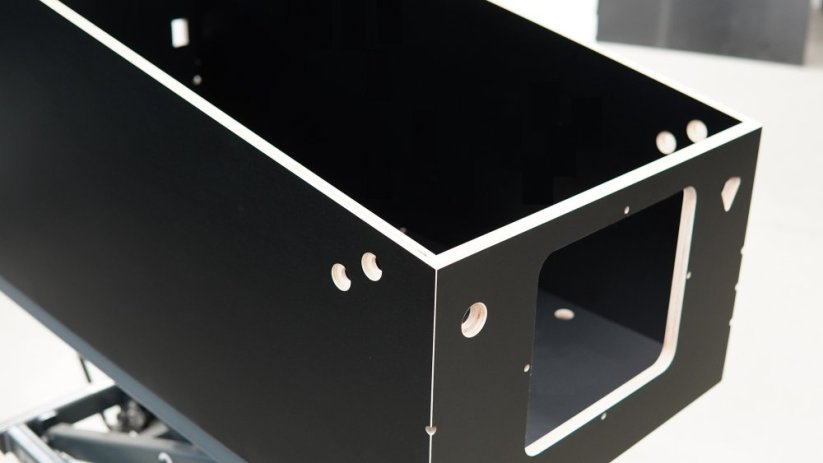

Vyfrézované otvory pro tlačítka

Pouze otvor pro tlačítko start je vyfrézován na předním panelu kabinetu. Vyfrézované otvory pro další tlačítka se nacházejí pod kabinetem v přední části pro snadný přístup. Toto umístění odpovídá nejnovějším trendům, s cílem dosáhnout čistého a minimalistického designu, který co nejvíce odpovídá vzhledu moderních pinballů. Na spodním panelu kabinetu jsou také vyfrézovány otvory pro 120 mm ventilátor, 6,5" subwoofer a USB port.

Umístění vyfrézovaných otvorů pro tlačítka magnasave a tlačítka flipperů odpovídá všeobecně shodě Vpin komunity o jejich nejergonomičtějším umístění.

Balení

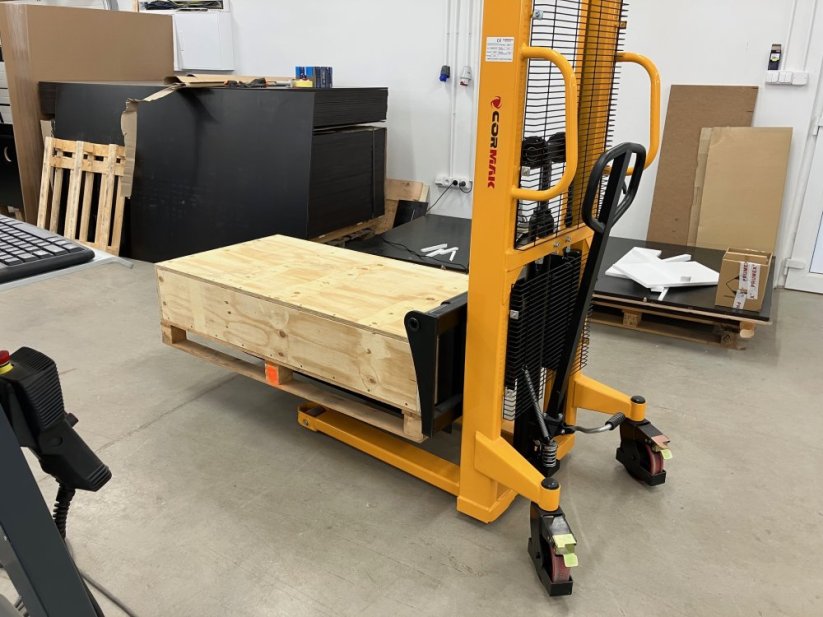

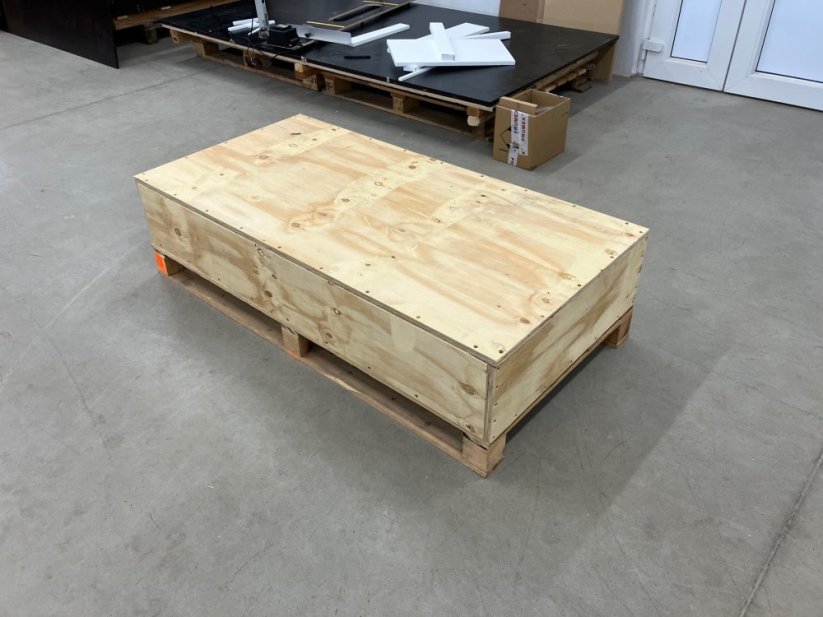

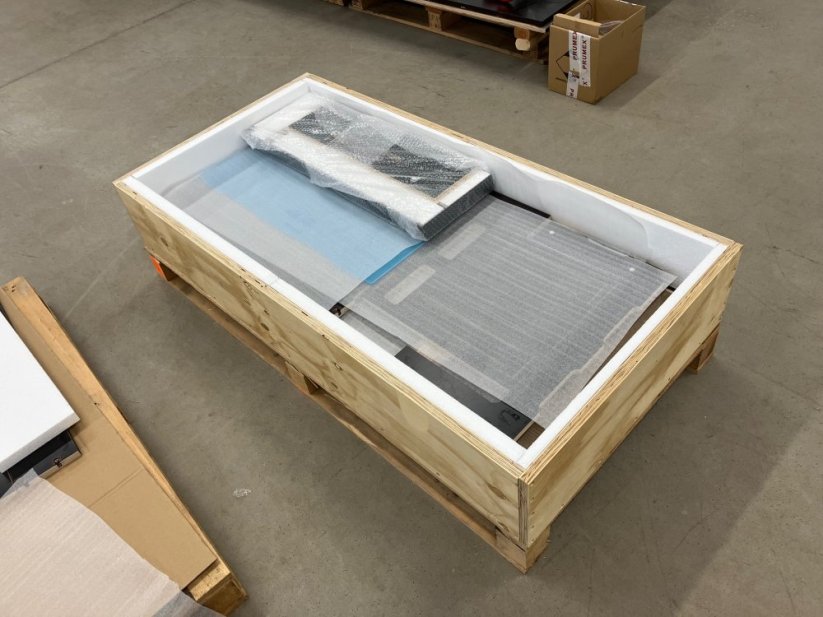

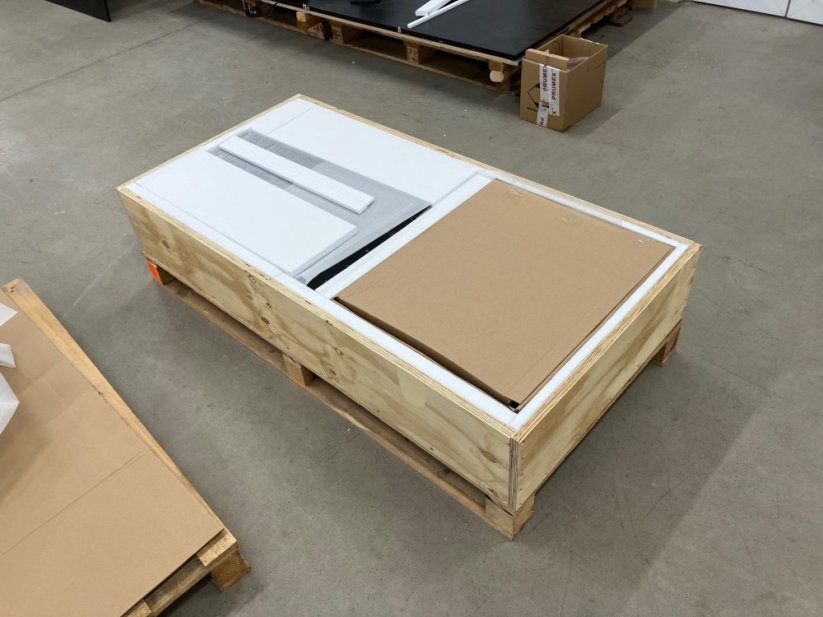

A v neposlední řadě—při balení nic nenecháváme náhodě. Pevná dřevěná bedna zajišťuje, že váš kabinet bude v bezpečí i během přepravy. Veškerá výroba probíhá v České republice a naše výrobky dodáváme zákazníkům zejména v Evropě a Severní Americe.

Rozměry a hmotnost:

Základní rozměry kabinetu: (Š × D × V): 77,6 cm × 131,0 cm × 134,0 cm
Rozměry přepravní bedny: (Š × D × V): 70,0 cm × 140,0 cm × 37,0 cm
Hmotnost výrobku: 80 kg
Hmotnost včetně přepravní bedny: 115 kg

Stáhnout DXF soubory kabinetu:

Chystáte se připravit grafiku pro svůj nový kabinet a potřebujete přesné rozměry jednotlivých dílů? Stáhněte si DXF soubory kabinetu zde.

Velké díky VPin komunitě!

Rádi bychom poděkovali všem, kteří sledovali tento projekt více než 6 měsíců ve skupině „Virtual Pinball and VPin Cab Builders“ a dalších Facebookových skupinách věnovaných virtuálnímu pinballu! Vaše podpora, komentáře a nadšení pomohly proměnit tento projekt ve skutečný produkt—který je nyní k dispozici a je možné jej zakoupit pro vlastní stavbu.

Upozorňujeme, že fotografie zveřejněné na sociálních sítích během vývoje nemusí nutně odpovídat přesné verzi finálního produktu.

Co je obsaženo ve stavebnici Essential kit – rychlé shrnutí

• Hlavní kabinet – Widebody design, vyrobeno z 18mm březové překližky potažené černou fólií

• Backbox – 18mm březová překližka potažená černou fólií, uzamykatelný a zezadu otevíratelný

• Nastavitelný držák monitoru pro backbox – pro monitory do 32"

• Full DMD speaker panel – vyrobeno z ocelového plechu s práškovým lakováním, navržené pro 15,6" monitory

• Závěsy pro backbox – vyrobeno z ocelového plechu, práškově lakováno

• Vyfrézované drážky - pro T-molding a pro uchycení profilů skla kabinetu

• Vyfrézované otvory pro tlačítka a USB port – umístěné v přední části, ze spodu kabinetu

• Vyfrézované ventilační otvory – přizpůsobeno pro tři 120mm ventilátory (jeden dole, dva vzadu) a výřez pro 6,5" subwoofer

• Vyfrézovaný otvor pro napájecí zásuvku – umístěný na zadní straně kabinetu

• Předvrtané otvory pro uchycení nohou – Tři přesně vyfrézované otvory pro přišroubování pinballových nohou (otvor 1 & 2 pro 28,5" nohy, otvor 2 & 3 pro 30,5" nohy)

• Dřevěná přepravní bedna – pro bezpečnou přepravu

• Kompatibilita – použitelné s řadou běžně dostupných pinballových dílů, jako je widebody lockdown bar, siderails, montážní přípravky pro přišroubování nohou, ball shooter mechaniky, coin doors (Stern, Data East, Generic) atd.
