Ultra-Widebody Virtual Pinball kabinet (VPin) – Premium Kit (stavebnice) - (Black Friday Edition s TUKKARI siderails zdarma)

Ultra-widebody Virtual Pinball kabinet (VPin) - rychlé porovnání nabízených variant

Ultra-widebody Vpin kabinet (Vpin)	Premium Stavebnice	Premium Sestavený
Hlavní kabinet – z březové překližky, potažené černou fólií
Backbox - z březové překližky, potažené černou fólií
Nastavitelný držák monitoru pro backbox
Zámek pro Backbox
Backbox panel z čirého plexiskla
Závěsy pro backbox – z ocelového plechu, práškově lakováno
Full DMD speaker panel - z ocelového plechu, práškově lakováno
Vložky z černého MDF pro speaker panel - pro snadnou instalaci reproduktorů
Vyfrézované drážky - pro T-molding a pro uchycení profilů skla kabinetu
Vyfrézované otvory pro tlačítka, větřáky, zásuvku napájení, subwoofer atd.
Předvrtané otvory pro uchycení nohou
Veškerý potřebný spojovací materiál
Vnitřní police a přepážky – pro snadnou montáž elektroniky uvnitř kabinetu
Nastavitelný držák hlavního monitoru
Zajišťovací gumové smyčky pro držák hlavního monitoru
Dřevěné podložky pod pinballové nohy - frézované ze dřeva (4 ks)
Samosvorné lamello spojky - pro snadnou montáž		N/A
Kabinet dodáván ve formě stavebnice		N/A
Kabinet dodáván plně sestavený/lepený	N/A
Pevná přepravní bedna z překližky
Volitelné TUKKARI Siderails

Premium Ultra-widebody Flat-Pack Kit (stavebnice)

Nebude potřeba truhlářských svěrek, broušení, natírání ani zakrývání vrutů tmelem – montáž jsme udělali opravdu snadnou! K sestavení celého kabinetu budete potřebovat pouze imbusový klíč (součástí dodávky), křížový šroubovák, trochu lepidla na dřevo a přibližně 2 hodiny času. Veškerý potřebný spojovací materiál je součástí balení a všechny otvory jsou precizně předvrtané. Dokonce ani není nutné kabinet ihned lepit – nejprve jej jednoduše sestavte na sucho, abyste se seznámili se všemi díly, a to podle našeho podrobného návodu s ilustracemi, které vás provedou každým krokem. Tímto způsobem lze kabinet kdykoli znovu demontovat.​

Jakmile však budete chtít kabinet aktivně používat, měli byste hlavní kabinet slepit. Kombinace Lamello spojek a lepidla vytvoří velmi pevný trvalý spoj. Kapsy pro Lamello spojky jsou frézované na 5-osé CNC fréze pod úhlem 45 stupňů přímo do hran dílců. Spojky jsou samosvorné a po sestavení zcela skryté.

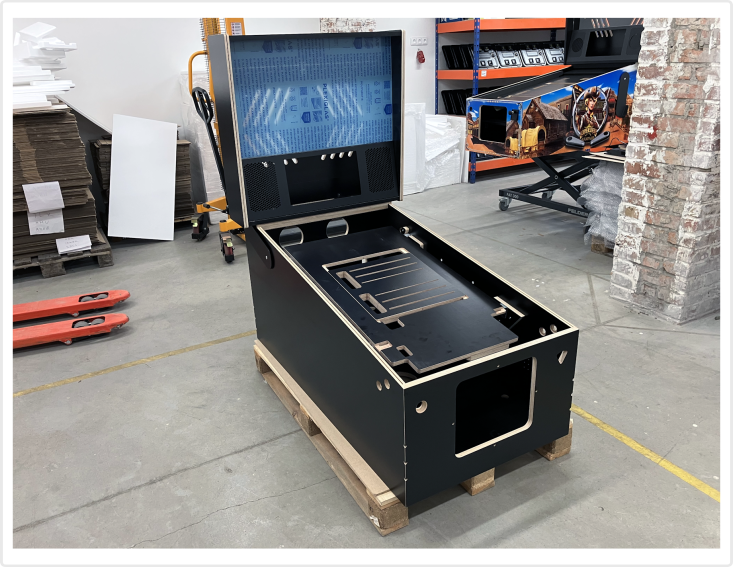

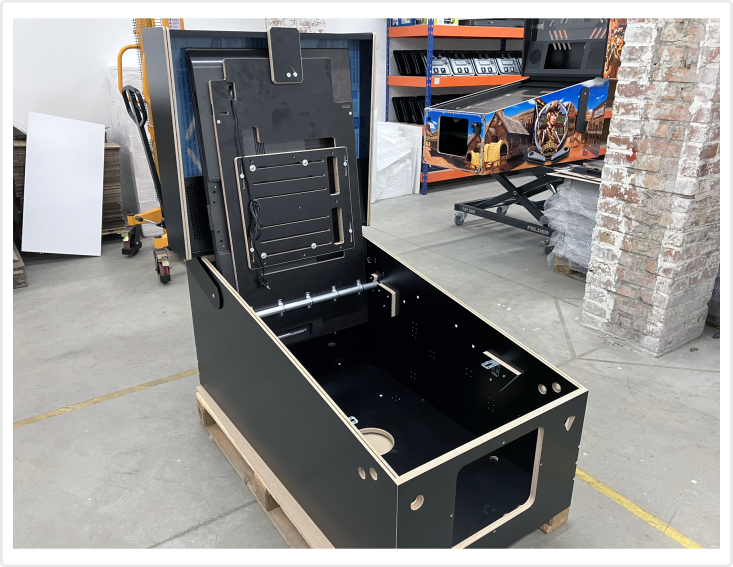

Při lepení kabinetu jednoduše nanesete lepidlo na hrany, uzavřete Lamello spojky imbusovým klíčem, otřete přebytečné lepidlo hadříkem a necháte vše přes noc zaschnout. Zde je několik fotografií z naší dílny při zkušební montáži stavebnice na sucho:

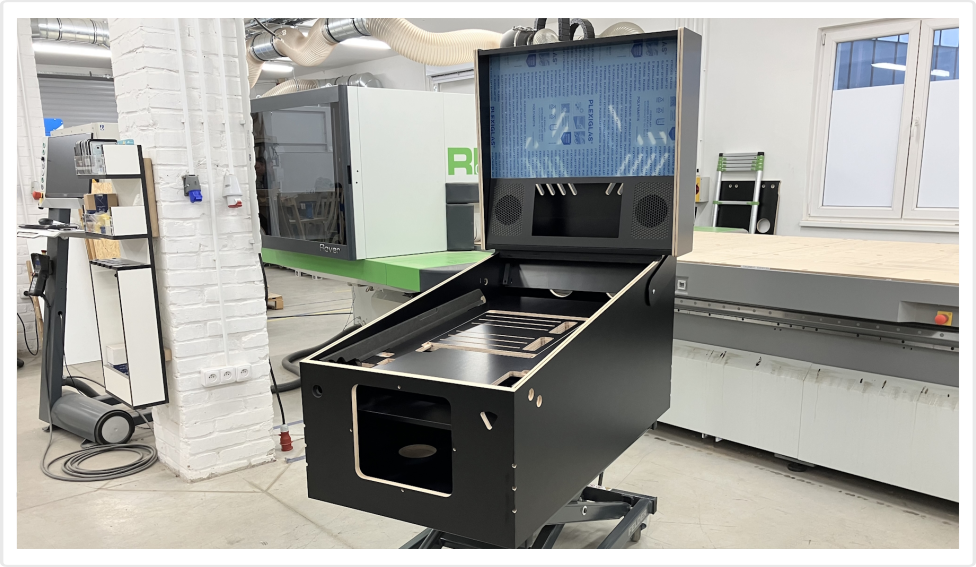

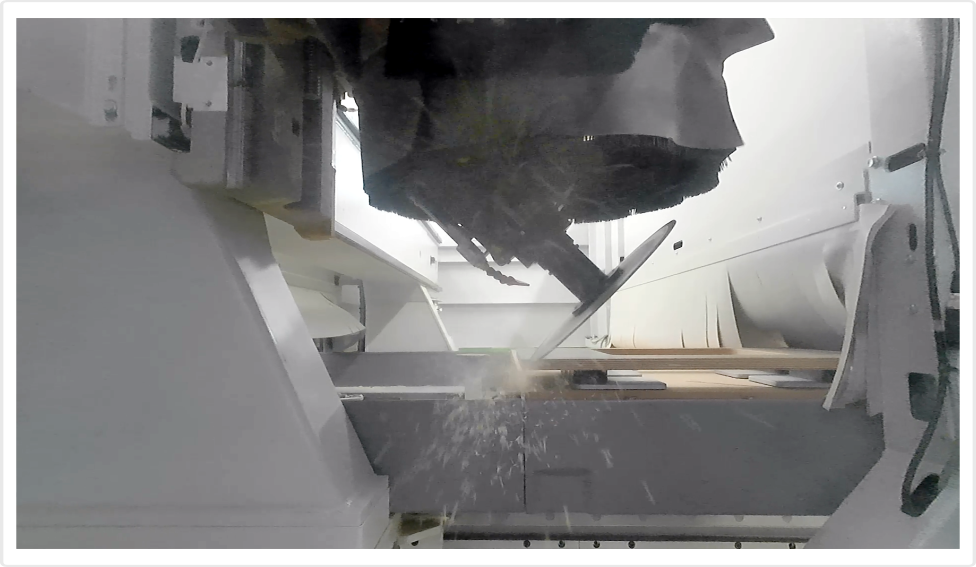

CNC frézování

K výrobě částí kabinetu používáme průmyslovou 5osou CNC frézku s plochým stolem. To nám umožňuje vytvořit kabinet pro virtuální pinball, který na trhu doposud nemá obdoby. Díky technologiím dokážeme vyrobit kabinet s řadou pokročilých funkcí a s maximální přesností.

Kvalitní březová překližka

Hlavní skříň a backbox jsou vyrobeny z 18mm březové překližky s černou fólii. Vnitřní komponenty, jako jsou držáky monitoru, jsou zhotoveny z 15mm březové překližky s tmavě hnědou fólií. Povrchová úprava je dokonale hladká, což umožňuje snadný polep grafikou.

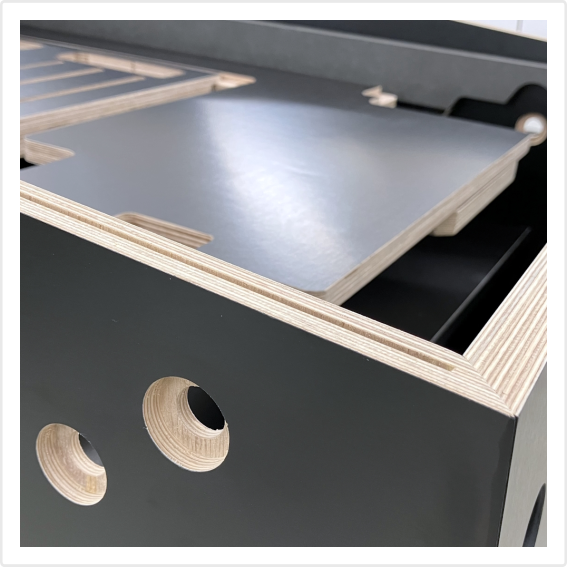

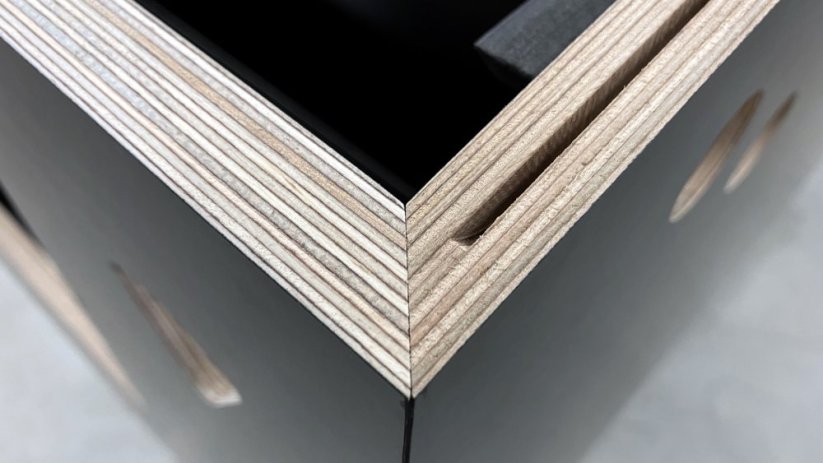

Pevné lepené spoje

Spoje hlavní skříně jsou frézovány s použitím skrytých Lamello konektorů. V kombinaci s lepidlem vytvářejí pevné spoje, přičemž rohy zůstávají čisté a bez viditelných spojů – to umožňuje snadnou aplikaci grafických polepů bez nutnosti broušení, tmelení nebo lakování. Zatímco hlavní skříň by měla být trvale slepena, backbox stačí sestavit pomocí standardních nábytkových spojů, které umožňují v případě potřeby snadnou demontáž a opětovné sestavení.

Předvrtané montážní otvory pro nohy

Pro každou pinballovou nohu jsou přesně vyvrtány tři otvory. První a druhý otvor jsou určeny pro nohy s délkou 28,5", zatímco druhý a třetí otvor slouží pro případ, že použijte delší 30,5" nohy. Nepoužitý otvor zůstává vždy skrytý. Součástí dodávky jsou také čtyři dřevěné podložky pod nohy. Podložky doporučujeme ideálně použít s montážním prvkem (protikusem pro přišroubování nohou): Williams/Bally #01-11400-1.

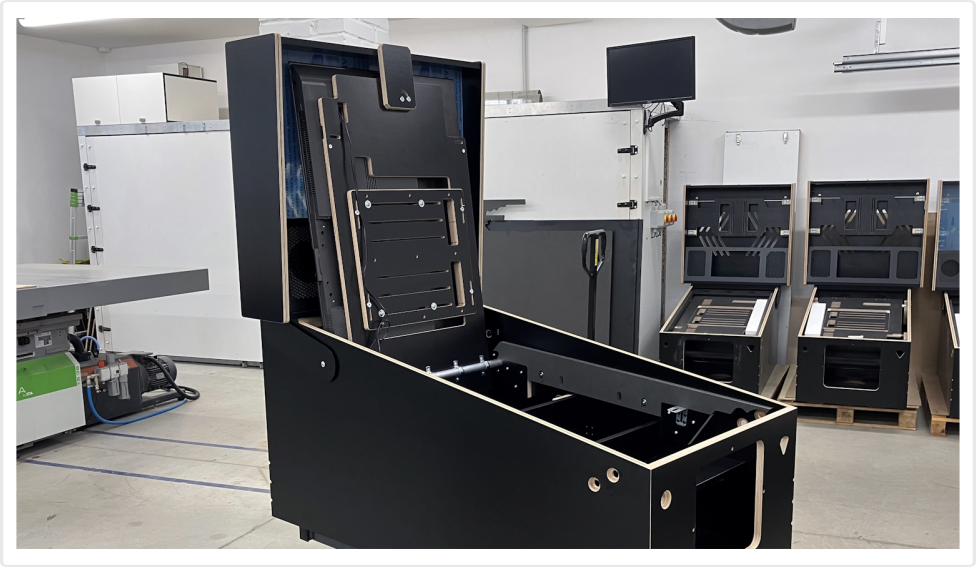

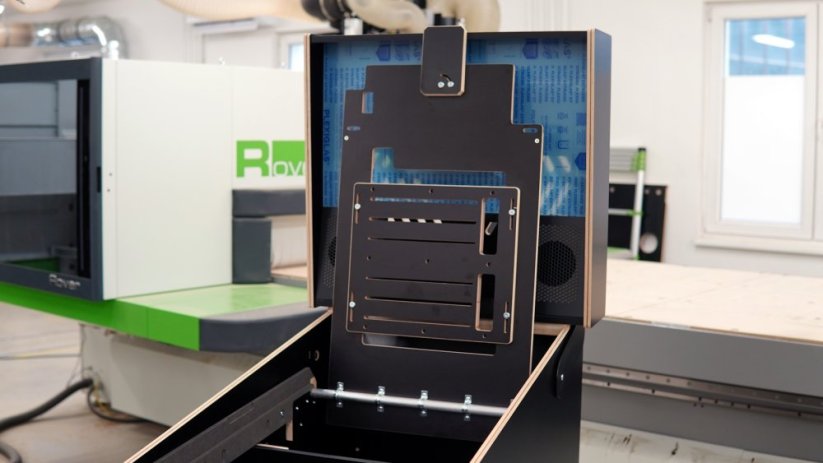

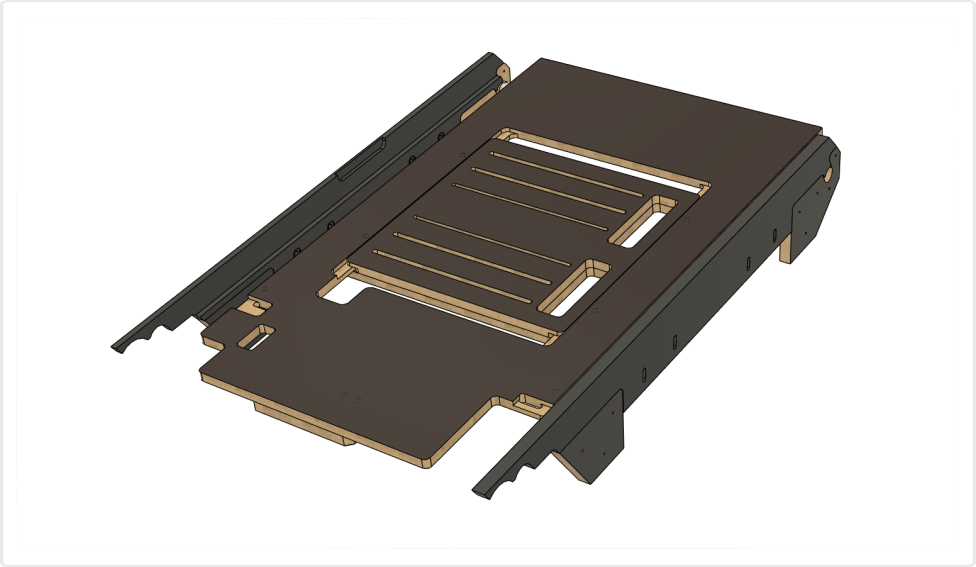

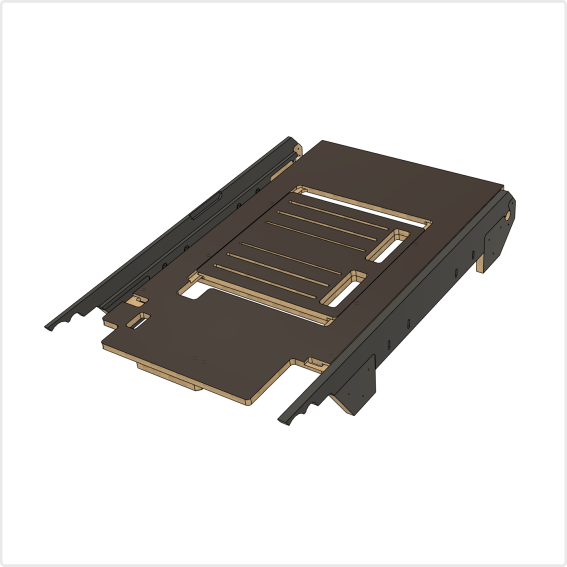

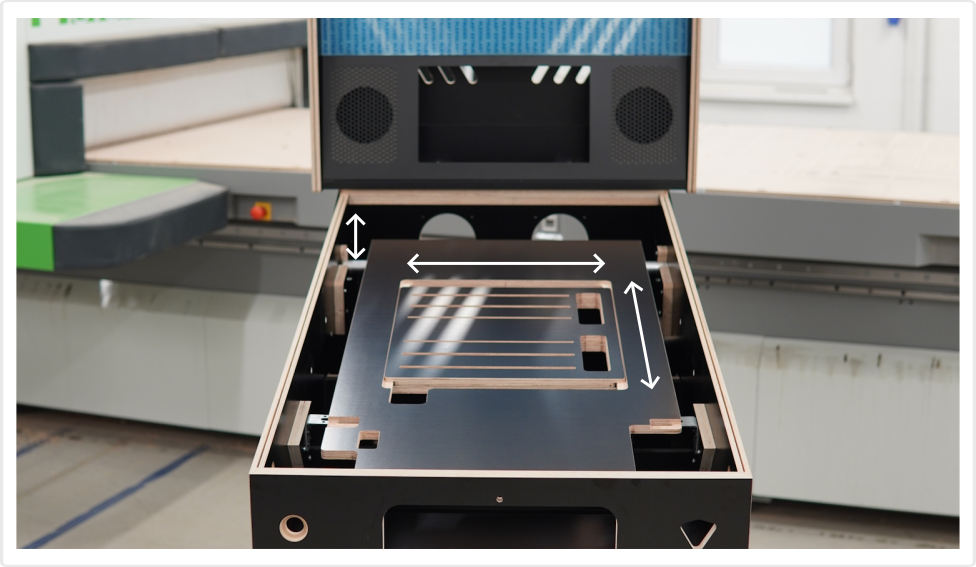

Nastavitelný držák monitoru herní plochy

Toto je widebody kabinet, který umožňuje použití obrazovek o velikosti 48". Držák byl navržen a testován s populární 48" LG OLED C4/C5 televizí, která bývá pro stavbu Vpinů nejčastěji využívaná. Proto velmi doporučujeme pořídit právě tuto TV z modelové řady C. Držák je však navržen tak, aby byl co nejvíce univerzální a zajišťoval jeho použitelnost s jinými TV a monitory. Pokud tedy v budoucnu budete chtít upgradovat obrazovku herní plochy, dost možná nebude potřeba ani držák upravovat. Podporovány jsou monitory a televize s připravou pro uchycení VESA 100x100, 200x200 a 200x300.

Nastavení pozice obrazovky lze upravovat ve směru zleva doprava, vpřed a vzad, a dokonce i mírně nahoru a dolů. Navíc lze držák snadno nastavit mezi „klasickou“ sníženou pozicí a aktuálně preferovanou pozicí paralelně k sklu jednoduše tím, že povolíte, přemístíte a utáhnete několik šroubů (všechny šrouby jsou součástí dodávky a otvory jsou předvrtané).

Kabinet je dodáván s držákem herní plochy nastaveným na pozici paralelně k sklu. Pokud se rozhodnete tuto pozici změnit, postupujte podle pokynů v uživatelské příručce. K tomu budete potřebovat pouze šroubovák a imbusový klíč. Imbusový klíč je součástí dodávky.

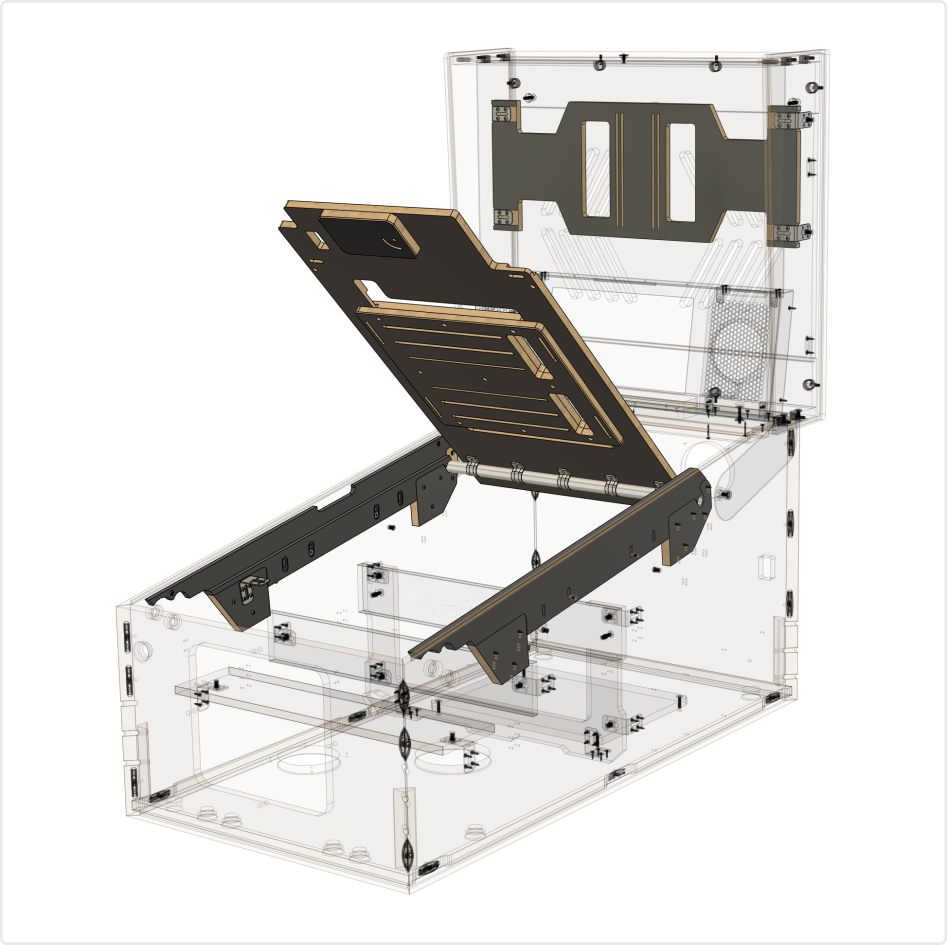

Pozice paralelně k sklu:

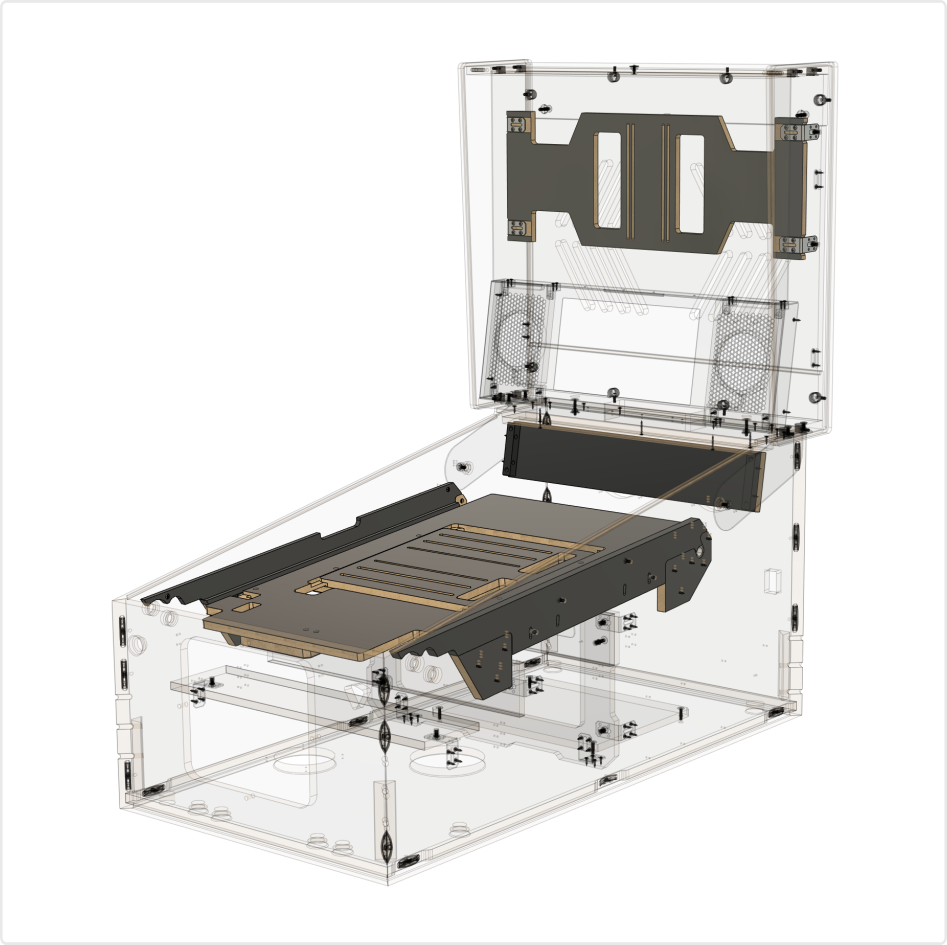

„Klasická“ snížená pozice:

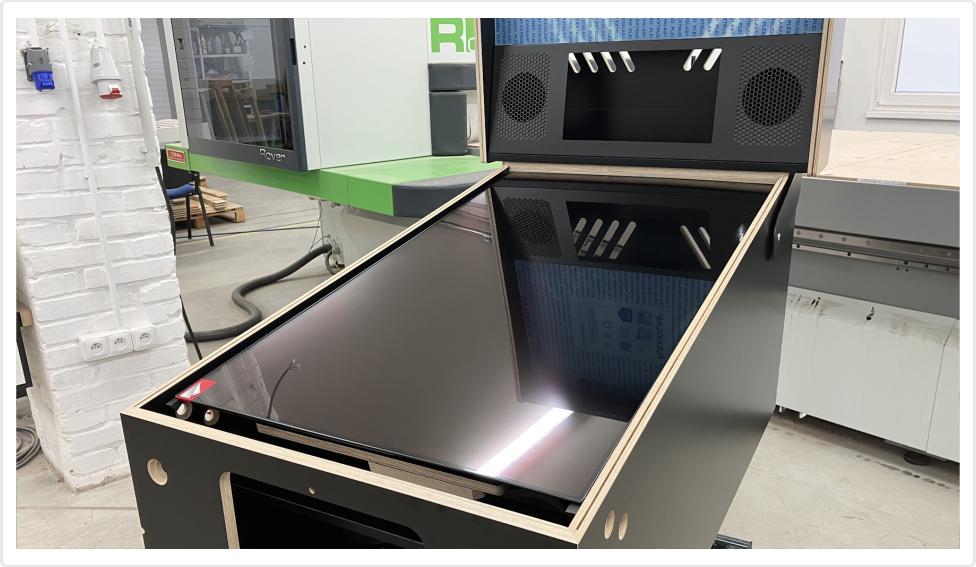

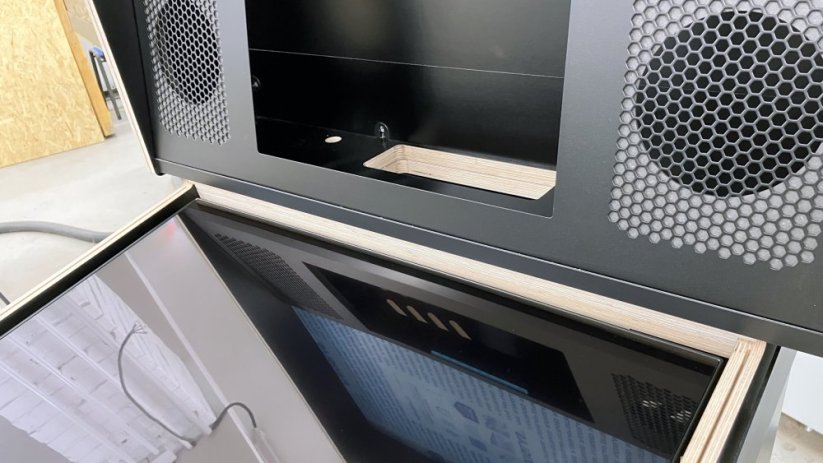

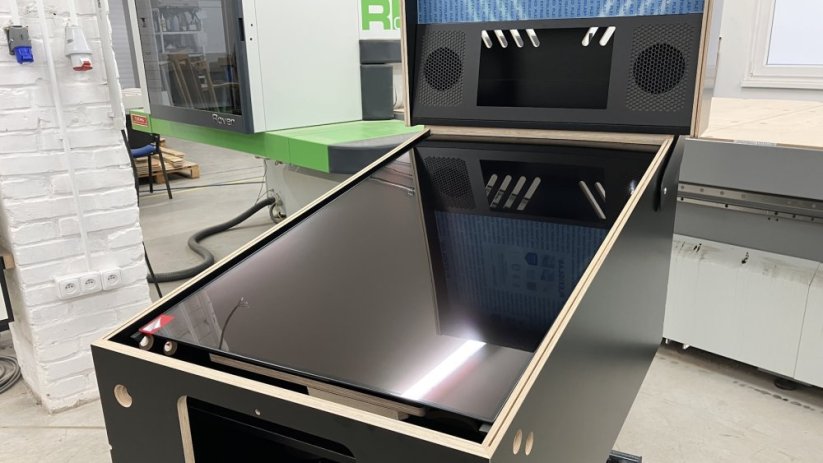

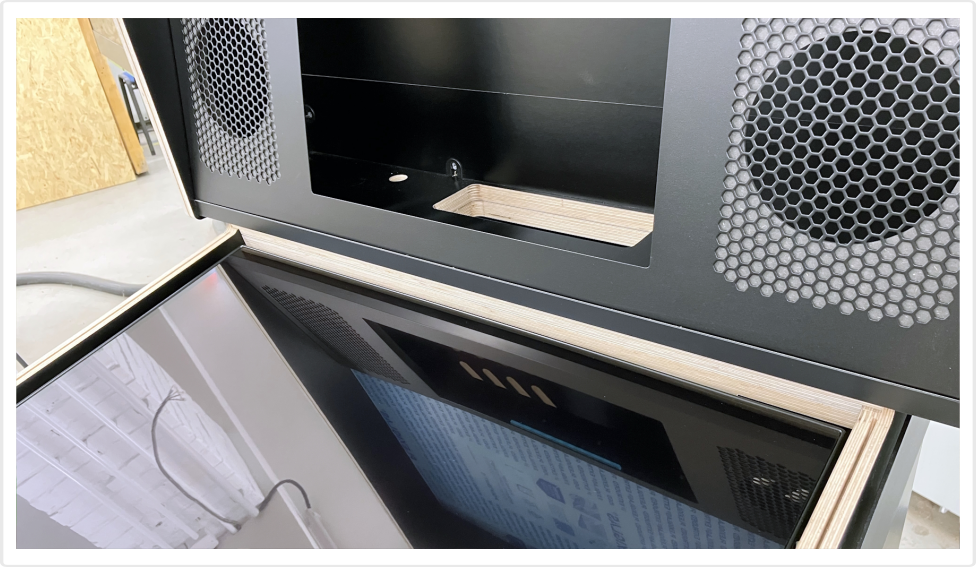

Na fotografii níže je playfield s instalovanou LG OLED 48" C4/C5 TV v poloze rovnoběžně se sklem. Jak vidíte, obrazovka televize prakticky pokrývá celou plochu – zleva doprava i zepředu dozadu – takže nezůstává žádné místo pro LED pásky po stranách ani pro LED matrix v zadní části.

Možnost zakrytí celé instalační plochy obrazovkou TV bývá jedním z hlavních důvodů, proč někteří lidé preferují kabinet ve velikosti ultra-widebody. Pokud byste chtěli mít LED pásky i po stranách monitoru, doporučujeme náš standardní kabinet widebody, který poskytuje dostatek prostoru pro jejich instalaci.

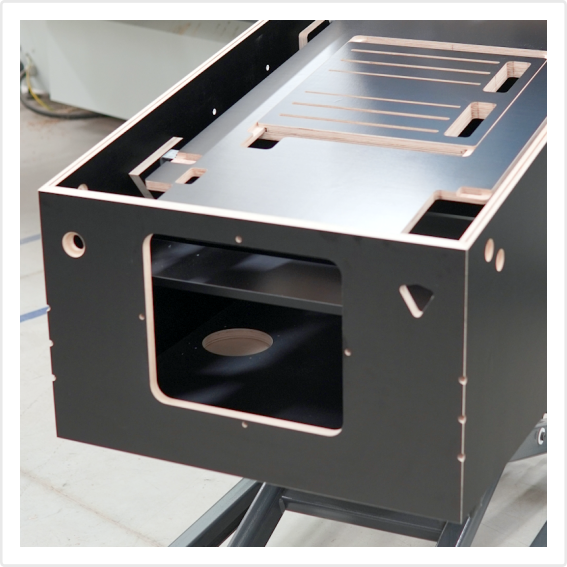

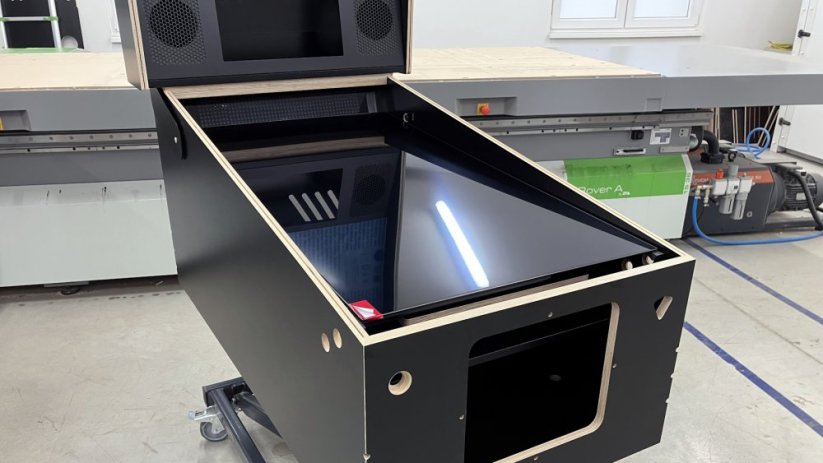

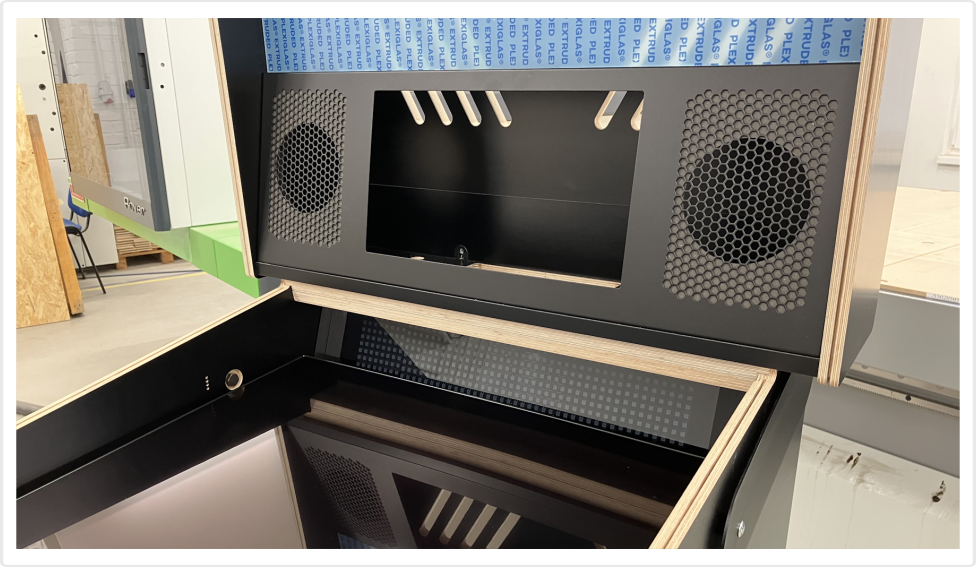

Fotografie níže ukazují playfield v alternativní „Klasické“ snížené pozici s instalovanou LG OLED 48" C4/C5 TV. Jak vidíte, po stranách stále není místo pro LED pásky. Snížením playfieldu se však za ním vytvoří prostor pro případnou instalaci flasherů nebo LED matrix panelů.

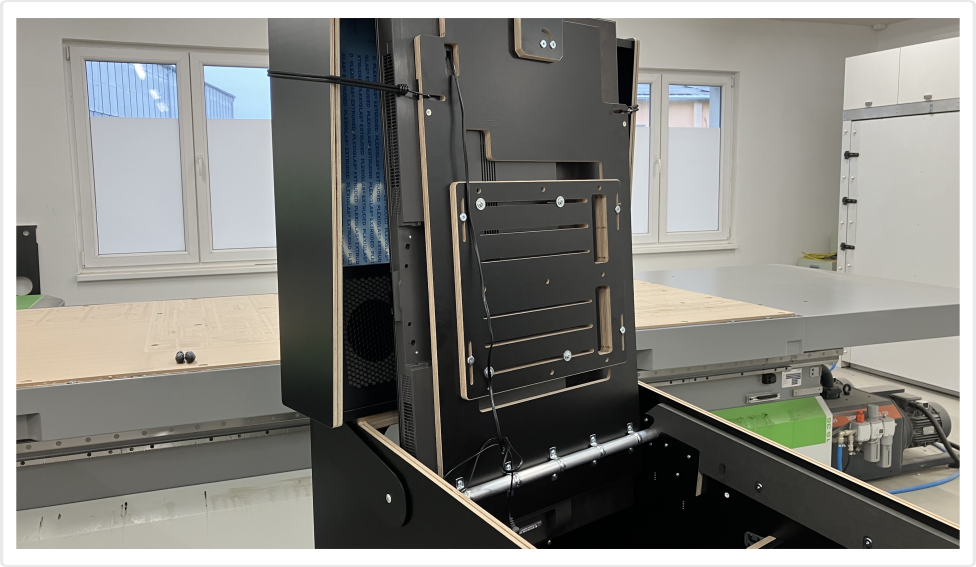

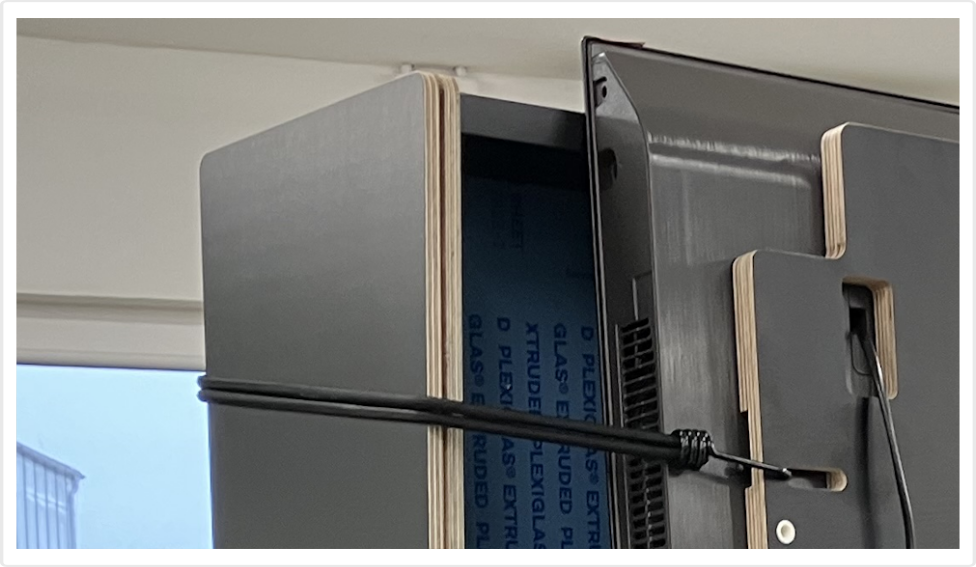

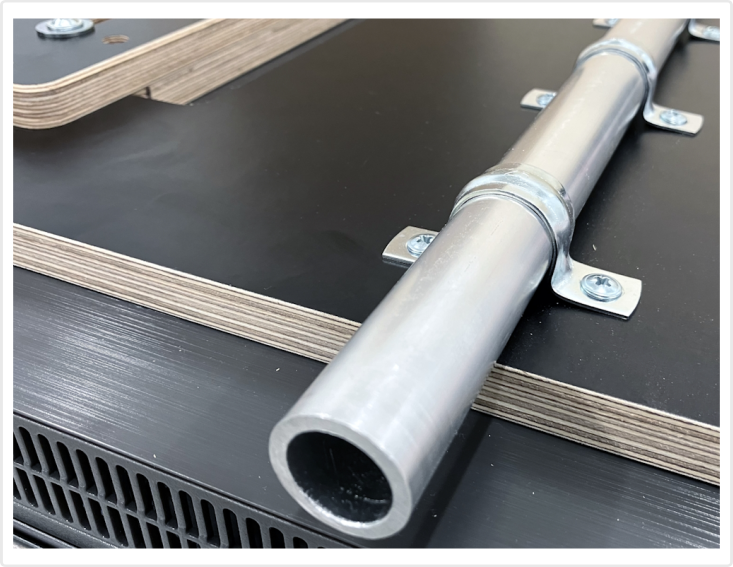

Zajišťovací gumové smyčky

Při práci na vašem kabinetu nezapomeňte zajistit držák monitoru pomocí přiložených gumových smyček. I když držák monitoru dokáže setrvat ve vertikální pozici bez zajištění, tyto gumové smyčky představují bezpečnostní prvek, aby se předešlo jakýmkoli nehodám! To vše samozřejmě funguje pouze v případě, že je backbox bezpečně připevněn k hlavní části kabinetu pomocí dvou dodávaných šroubů. Tyto šrouby zamezují sklopení. Vice informací je uvedeno v uživatelském návodu.

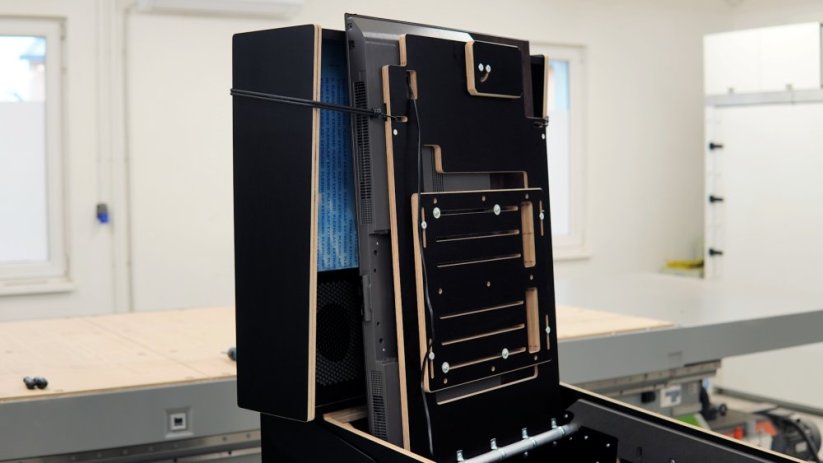

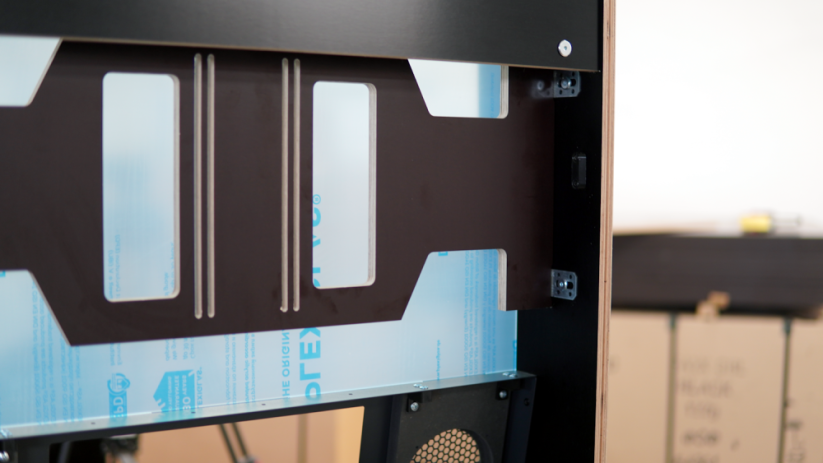

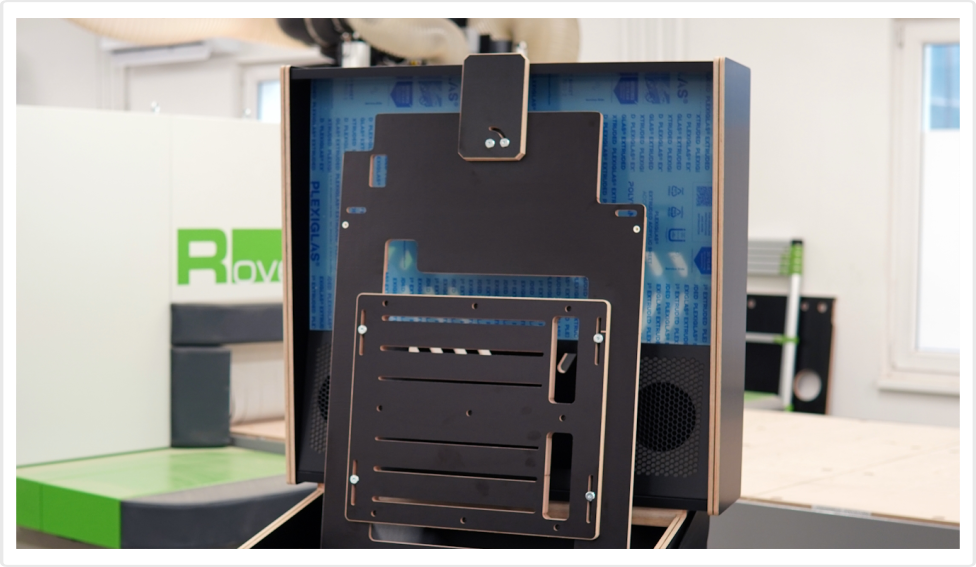

Držák monitoru pro backbox

Backbox pojme monitory o velikosti 32". Jakmile je monitor připevněn k držáku, může být snadno nastaven ve vertikálním směru (nahoru/dolů), stejně jako vpřed a vzad. Monitor musí být kompatibilní s montážními systémy VESA 75x75 nebo 100x100.

Zamykatelný backbox

Zadní strana backboxu je uzamykatelná. Součástí je zámek a sada dvou klíčů. Po odemčení lze zadní panel zcela vyjmout. Ve srovnání s možností použití klasických pantů považujeme toto řešení za praktičtější, protože kabinet není potřeba odsouvat příliš daleko od zdi pro zajištění přístupu.

Backglass panel s uzamykacím mechanismem z čirého plexiskla

Součástí je 3mm panel z čirého plexiskla pro backbox vyrobený laserovým řezáním. Jednoduše vložte panel do vyfrézovaného slotu (1), zacvakněte spodní část do drážek na panelu pro reproduktory (2) a poté jej zajistěte přiloženým šroubem (3).

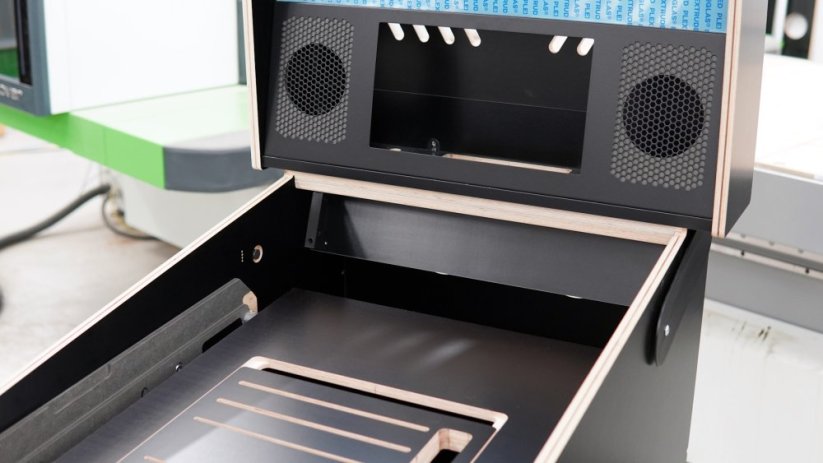

Kovový panel pro reproduktory a DMD monitor 15,6"

Plechový panel s práškovou barvou, navržený pro 15,6" displeje, s nainstalovanými černými MDF vložkami pro snadnou montáž 5,25" reproduktorů a LED pásků.

Vyfrézované drážky pro T-molding a pro uchycení profilů skla kabinetu

Boční panely backboxu mají vyfrézované drážky pro T-Molding. Drážky jsou také vyfrézovány na bočních panelech hlavní části kabinetu, aby umožnily umístění profilů pro sklo.

Závěsy pro backbox

Kovové závěsy s práškovým nástřikem jsou součástí balení a jsou již předinstalovány. Druhá fotografie také ukazuje výřezy na zadní straně kabinetu pro dva standardní ventilátory 120 mm a napájecí zásuvku.

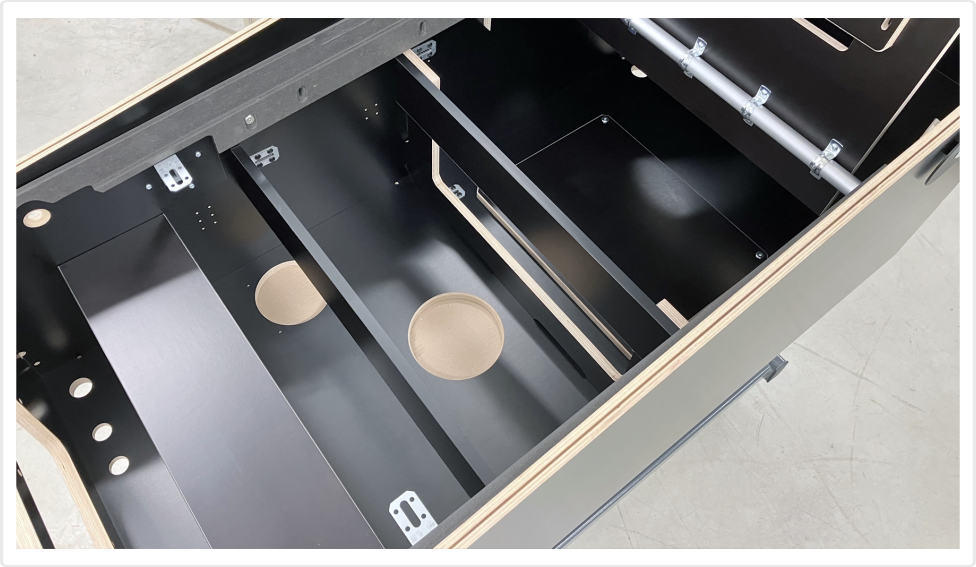

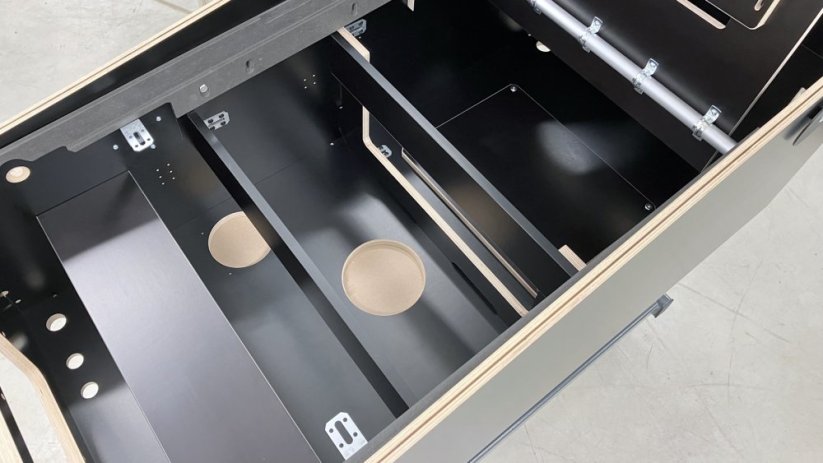

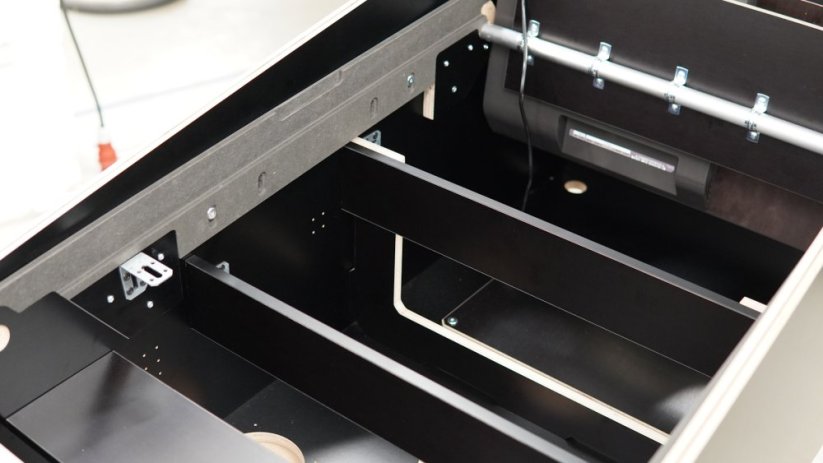

Vnitřní police, přepážky a vyfrézované otvory pro tlačítka

Navrženo pro montáž elektroniky, PC a zařízení simulujících reálný zvukový feedback pinballů. Boční panely kabinetu jsou již předvrtané, což vám umožňuje uspořádat interní komponenty podle vašich preferencí. Pouze otvor pro tlačítko start je vyfrézován na předním panelu kabinetu. Vyfrézované otvory pro další tlačítka se nacházejí pod kabinetem v přední části pro snadný přístup. Toto umístění odpovídá nejnovějším trendům, s cílem dosáhnout čistého a minimalistického designu, který co nejvíce odpovídá vzhledu moderních pinballů. Na spodním panelu kabinetu jsou také vyfrézovány otvory pro 120 mm ventilátor, 6,5" subwoofer a USB port.

Umístění vyfrézovaných otvorů pro tlačítka magnasave a tlačítka flipperů odpovídá všeobecně shodě Vpin komunity o jejich nejergonomičtějším umístění.

Zde jsou některé příklady možného uspořádání polic—všechny bez nutnosti vrtání:

Volitelné TUKKARI Siderails (novinka!)

Tukkari Ultra-widebody Vpin kabinet vychází z rozměrů Williams widebody pinball kabinetu, a proto je kompatibilní s řadou dostupných pinballových dílů (kromě Lockdown bar, viz. níže). Použít můžete také klasické tenké siderails ve stylu Williams, které nabízí většina prodejců pinballových dílů. Pokud byste však chtěli svůj kabinet vybavit siderails včetně krytů tlačítek (button guards), vhodnou variantu těchto siderails byste na trhu hledali jen velmi obtížně. Z tohoto důvodu jsme se rozhodli pro vlastní výrobu. Naše TUKKARI siderails jsou k dispozici v černé práškové barvě a lze je nyní objednat společně s Vpin kabinetem jako volitelné příslušenství.

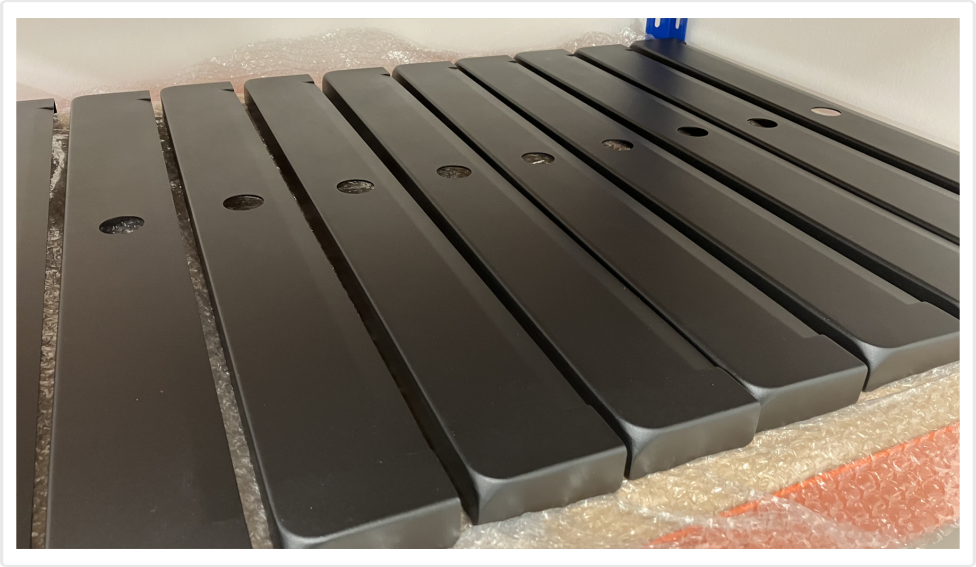

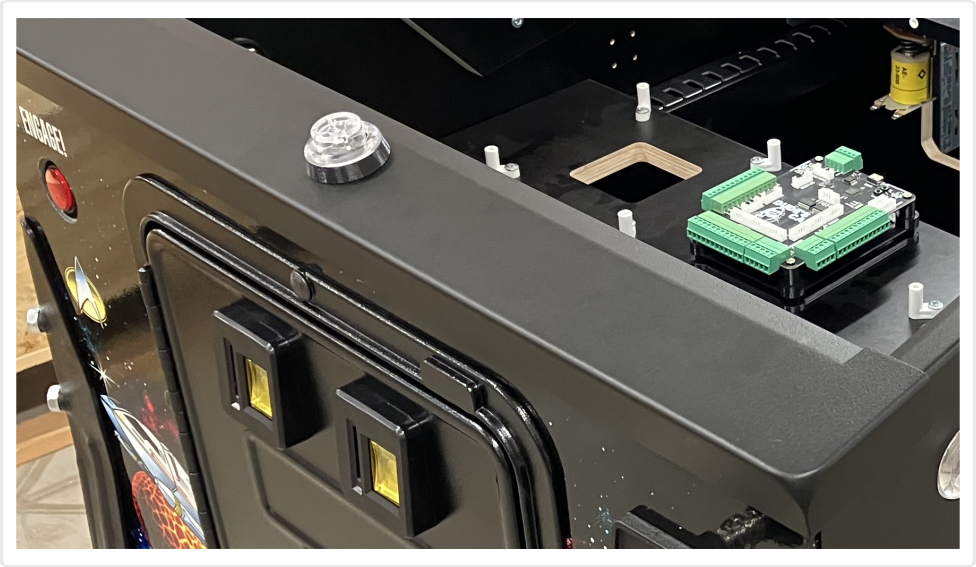

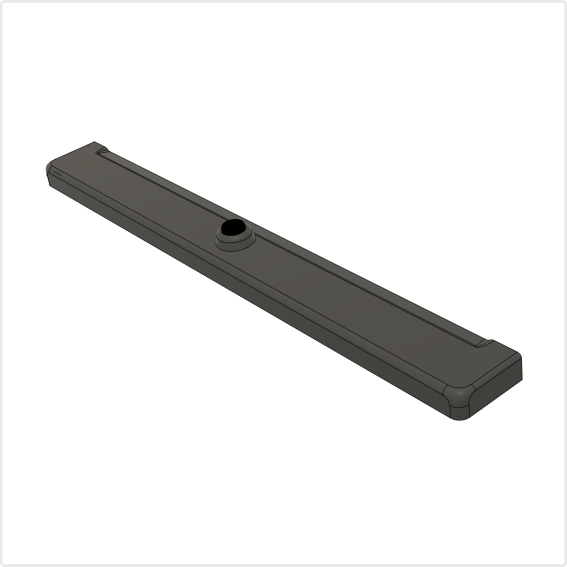

Volitelný Ultra-widebody lockdown bar s Action tlačítkem (novinka!)

Na trhu neexistuje žádný Ultra-widebody lockdown bar pro TUKKARI Ultra-widebody kabinety od běžných dodavatelů flipperových dílů. Ultra-widebody lockdown bar musí být přesně o 40 mm širší než klasický lockdown bar pro standardní Widebody kabinety. Historicky nikdy nebyl vyroben žádný skutečný flipper v ultra-widebody rozměru, takže takový Ultra-widebody lockdown bar musí být vyroben se specifickým rozměrem na zakázku.

Není ale třeba žádných obav - máme řešení! Nabízíme černý, práškově lakový Ultra-widebody lockdown bar s action tlačítkem, který je vhodný pro naše Ultra-widebody kabinety a také naše TUKKARI Siderails. Pro náš Ultra-widebody lockdown bar nepotřebuje žádný receiver; stačí jej připevnit dvěmi kovovými přeskami. Možno objednat společně s Vpin kabinetem jako volitelné příslušenství.

Balení

A v neposlední řadě—při balení nic nenecháváme náhodě. Pevná dřevěná bedna zajišťuje, že váš kabinet bude v bezpečí i během přepravy. Veškerá výroba probíhá v České republice a naše výrobky dodáváme zákazníkům zejména v Evropě a Severní Americe.

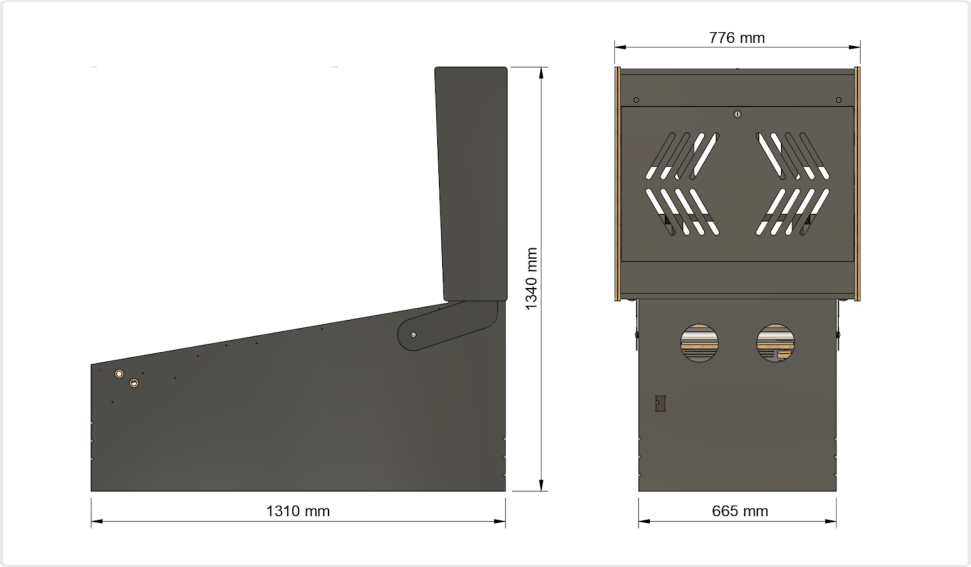

Rozměry a hmotnost:

Základní rozměry kabinetu: (Š × D × V): 77,6 cm × 131,0 cm × 134,0 cm
Rozměry přepravní bedny: (Š × D × V): 70,0 cm × 140,0 cm × 37,0 cm
Hmotnost výrobku: 80 kg
Hmotnost včetně přepravní bedny: 115 kg

Stáhnout DXF soubory kabinetu a Illustrator šablony:

Chystáte se připravit grafiku pro svůj nový kabinet a potřebujete přesné rozměry jednotlivých dílů? Stáhněte si DXF kabinetu a Illustrátor šablony zde.

Tisk grafických polepů pro virtuální pinball:

Nabízíme vysoce kvalitní tisk grafických polepů pro naše TUKKARI Vpin kabinety. Tisk i laminace probíhají přímo v naší provozovně. Polepy jsou vyrobeny tak, aby dokonale pasovaly na naše kabinety. Objednat můžete zde.

Velké díky VPin komunitě!

Rádi bychom poděkovali všem, kteří sledovali tento projekt více než 6 měsíců ve skupině „Virtual Pinball and VPin Cab Builders“ a dalších Facebookových skupinách věnovaných virtuálnímu pinballu! Vaše podpora, komentáře a nadšení pomohly proměnit tento projekt ve skutečný produkt—který je nyní k dispozici a je možné jej zakoupit pro vlastní stavbu.

Upozorňujeme, že fotografie zveřejněné na sociálních sítích během vývoje nemusí nutně odpovídat přesné verzi finálního produktu.

Co je součástí – rychlé shrnutí

• Hlavní kabinet – Ultra-widebody design, vyrobeno z 18mm březové překližky potažené černou fólií

• Backbox – 18mm březová překližka potažená černou fólií, uzamykatelný a zezadu otevíratelný

• Nastavitelný držák hlavního monitoru – vhodný pro monitory a TV o velikosti 48"

• Nastavitelný držák monitoru pro backbox – pro monitory do 32"

• Backbox panel z čirého plexiskla s uzamikacím mechanismem - tloušťka 3 mm, řezáno laserem

• Full DMD speaker panel – vyrobeno z ocelového plechu s práškovým lakováním, navržené pro 15,6" monitory, s černými MDF vložkami pro snadnou instalaci 5,25" reproduktorů a LED pásků

• Závěsy pro backbox – vyrobeno z ocelového plechu, práškově lakováno

• Vnitřní police a přepážky – Pro montáž elektroniky, PC a zařízení simulujících reálný zvukový feedback pinballů

• Podložky pod pinballové nohy (4 ks) - vyfrézované ze dřeva na CNC

• Vyfrézované drážky - pro T-molding a pro uchycení profilů skla kabinetu

• Vyfrézované otvory pro tlačítka a USB port – umístěné v přední části, ze spodu kabinetu

• Vyfrézované ventilační otvory – přizpůsobeno pro tři 120mm ventilátory (jeden dole, dva vzadu) a výřez pro 6,5" subwoofer

• Vyfrézovaný otvor pro napájecí zásuvku – umístěný na zadní straně kabinetu

• Předvrtané otvory pro uchycení nohou – Tři přesně vyfrézované otvory pro přišroubování pinballových nohou (otvor 1 & 2 pro 28,5" nohy, otvor 2 & 3 pro 30,5" nohy)

• Zajišťovací gumové smyčky – pro zajištění držáku hlavního monitoru při práci uvnitř kabinetu

• Dřevěná přepravní bedna – pro bezpečnou přepravu

• Kompatibilita – kompatibilní se standardními pinballovými díly, jako jsou Williams side rails, leg brackets, ball shooter nebo coin door (Stern, Data East, Generic), s výjimkou lockdown bars — viz informace výše o našem Ultra-widebody lockdown bar pro tento kabinet.

• Volitelné TUKKARI Siderails – z ocelového plechu, v černé práškové barvě (volitelné příslušenství za příplatek)

• Volitelný Ultra-widebody lockdown bar – z ocelového plechu, v černé práškové barvě, s transparentním tlačítkem action button. Nepotřebuje lockdown bar receiver, protože se místo něj používá upevnění pomocí dvou jednoduchých přesek (Ultra-widebody lockdown bar je volitelné příslušenství za příplatek).
